叶绿素是一类与光合作用非常密切的色素.同时，叶绿素也是一种独特的生物化学参数，对于估测植物生长状况、诊断植物病理起着至关重要的作用.通过测算叶绿素的含量，从宏观上看，可以对植物的长势和健康程度进行分析和监测，估算整个区域的生物量，从而计算出区域内生物生产力的大小; 从微观上看，通过对植物叶片中叶绿素含量的连续监测，可以研究植物内完整的光合作用过程以及过程中二氧化碳的吸收和利用，对研究生物圈内二氧化碳的循环利用效益有着不可小觑的前瞻性作用.从前，要了解植物内叶绿素的含量，需要把采样得到的植物叶片在实验室里利用分光光度法进行测定.经过不断的研究表明，影响叶绿素含量的直接因素是植物中所含氮的多少.因此，叶绿素计面世有着重要的意义.叶绿素计通过测定叶片在不同波长的透过系数来确定叶片中的氮含量，从而确定叶片中叶绿素的相对含量(Soil and plant analyzer development，SPAD).叶绿素计携带便捷，测算速度快，具有重大的应用价值.对小范围植物叶绿素的快速测定可以借助叶绿素计，而对于大范围的植被则难以利用人工手段进行大规模测定植物的叶绿素含量.因此，借助遥感影像进行大面积反演植物冠层SPAD有着巨大的应用价值，可以极大地提高估算的效率.
国内外的学者对于叶绿素的研究一般是利用便携式地物光谱仪对植物叶片光谱进行测量，以光谱数据推算出高光谱指数[1]、植被指数[2-4]、植物反射率[5]、一阶微分光谱[6-7]等与SPAD进行相关性分析，然后建立回归模型，进而建立最佳的函数拟合方程反演大范围、大面积植物的叶绿素相对含量.相对而言，借助遥感影像反演叶绿素含量的文献较少[8].本研究借助我国刚发射成功不久的自主研制的高分辨率对地观测卫星“高分一号”的最新影像，从中提取相关地学信息，构造和筛选合适的反演变量，对研究区内亚热带典型作物冠层的叶绿素相对含量进行反演，建立基于高分影像的数据估算叶绿素相对含量的回归模型，以期在对植物无损伤前提下，为在短时间内估测华南地区亚热带大面积典型作物群落冠层的叶绿素相对含量提供理论依据和方法借鉴.
1 材料与方法 1.1 研究区概况研究区位于广东省广州市增城区华南农业大学教学科研基地内的实验园，总面积约1 520 000 m2，中心纬度23°14'33″N、经度113°38'8″E.该研究区属于典型的亚热带季风气候，自然条件良好，年平均气温21.8 ℃，年均降水量约为2 065 mm; 人为干扰因素少，园内主要种植荔枝、龙眼、水稻和玉米等亚热带典型作物.作物生长健康，样地均一性良好，适宜开展反演华南地区亚热带典型作物冠层SPAD试验工作.
1.2 数据来源2013年10月1日在研究区内进行了与我国高分一号卫星同步的SPAD地面实测试验.分别对果园中生长情况较好的荔枝和龙眼树分别均匀划分48块和40块8 m × 8 m的样地.同样，在该研究区内划分40块均匀性良好的8 m × 8 m玉米田.于当天10:30-11:30卫星过境时采用叶绿素仪(SPAD-502，Konica Minolta)对样地中的作物冠层叶片SPAD进行采样，并利用差分GPS记录样地中心的经纬度坐标.在采样过程中，为了减少采样的误差，选择冠层叶子时要注意挑选形状、大小、颜色比较均一的叶片; 同时，每片叶子至少测量10个点(测量时要注意避开叶脉)，然后取其平均值作为该叶片实测的SPAD.最后获得48组荔枝树SPAD数据、40组龙眼树SPAD数据和40组玉米SPAD数据.其中，利用40组荔枝、40组龙眼及40组玉米SPAD的数据建立回归模型，另外的8组荔枝SPAD数据对模型进行精度验证.
“高分一号”卫星是我国自主研制和发射的高分辨率对地观测卫星，为我国自主的陆地、大气、海洋先进对地观测系统，为现代农业、防灾减灾、资源环境、公共安全等重大领域提供服务和决策支持. “高分一号”卫星搭载了2台2 m分辨率全色/8 m分辨率多光谱相机，4台16 m分辨率多光谱相机.包括3个可见光波段(0.45~0.52、0.52~0.59和0.63~ 0.69 μm)和1个近红外波段(0.77~0.89 μm)，以及1个全色波段(0.45~0.90 μm).
1.3 研究方法本研究使用2013年10月1日拍摄的分辨率为8 m的“高分一号”遥感影像，利用MODTRAN模型和线性回归模型相结合对其进行大气校正，获取该影像4个波段的地表反射率(图 1).
|

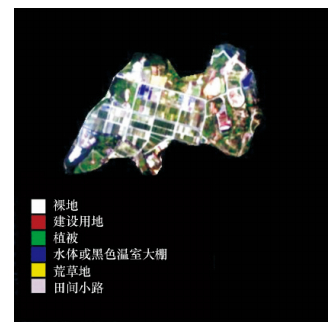

图 1 大气校正后的地表反射率(真彩色合成) Figure 1 Surface reflectance after atmospheric correction (true color synthesis) |
查找相关文献后，找到9种可能与作物冠层SPAD较为密切的植被指数，分别如下:
差值植被指数(Difference vegetation index，DVI)[9]
|
(1) |
绿色归一化植被指数(Green normalized difference index，GNDVI)[10]
|
(2) |
近红外百分比值植被指数(Infrared percentage vegetation index，IPVI)[11]
|
(3) |
修改型土壤调整植被指数(Modified soil adjusted vegetation index，MSAVI)[12]
|
(4) |
归一化差异植被指数(Normalized difference vegetation index，NDVI)[13]
|
(5) |
垂直植被指数(Perpendicular vegetation index，PVI)[14]
|
(6) |
比值植被指数(Ratio vegetation index，RVI)[15]
|
(7) |
重归一化植被指数(Renormalized difference vegetation index，RDVI)[16]
|
(8) |
转换型植被指数(Transformed vegetation index，TVI)[17]
|
(9) |
式中，Bi代表遥感影像中第i个波段的反射率.借助SPSS 19.0对9种不同植被指数与荔枝、龙眼以及它们混合的冠层叶片SPAD进行相关性分析，筛选出与其显著相关的植被指数，构建线性、对数、幂和指数函数的回归模型，通过决定系数R2和相关性显著水平P的大小判断不同植被指数中回归模型对反演亚热带典型作物冠层SPAD的拟合精度，选取最优的植被指数和相应的回归模型.
1.5 精度验证方法经相关性和拟合精度筛选出来的回归模型，需对其反演的植被冠层SPAD的精度进行验证.本文选用误差系数公式[18][式(10)和(11)]，利用未参与建模的数据对回归模型进行精度预测.
|
(10) |
|
(11) |
根据各类植被指数公式(1)~(9)及样地的经纬度坐标，通过ENVI软件的Band Math对研究区提取出9种植被指数如图 2所示.
|

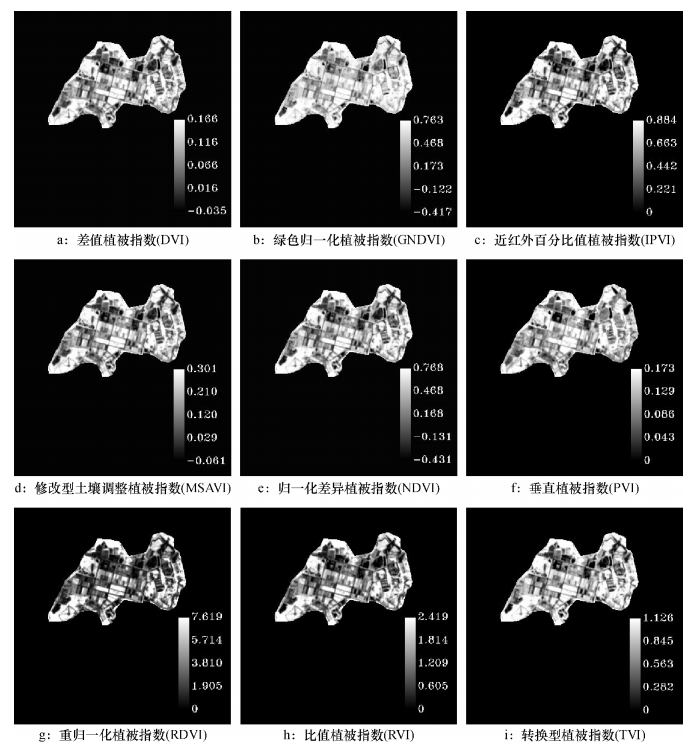

图 2 基于“高分一号”影像提取的9种植被指数 Figure 2 Nine types of vegetation indices extracted with GF-1 |
在建立回归模型之前，先对9种不同植被指数与荔枝、龙眼和玉米以及它们混合的SPAD进行相关性分析(表 1).从表 1中可以看到，对于荔枝、龙眼和玉米品种，除植被指数PVI外，其余8种植被指数均与它们冠层SPAD显著相关.而对于它们SPAD混合数据统计中发现，植被指数RDVI与混合SPAD在检验水准0.01水平上不具有显著相关性.可见，尽管植被指数RDVI与荔枝、龙眼和玉米SPAD之间的相关性极其显著，但植被指数RDVI对作物种类比较敏感，混合后的SPAD不再与其具有极其显著相关，同时相关系数偏低，不适宜利用植被指数RDVI反演大面积亚热带典型作物冠层SPAD.故利用DVI、GNDVI等7种植被指数建立亚热带典型作物冠层SPAD的回归模型是可行的.
|

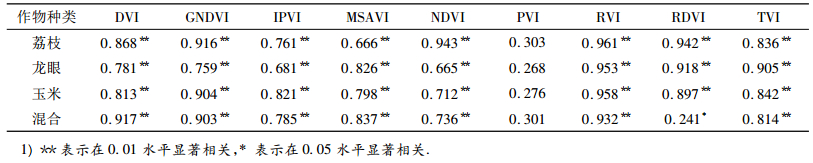

表 1 不同植被指数与亚热带典型作物SPAD的相关系数1) Table 1 The correlation coefficient between the different vegetation indices and typical subtropical crops SPAD |
对亚热带典型作物冠层SPAD与不同植被指数进行曲线估计，得到了不同植被指数反演亚热带典型作物冠层SPAD的各类函数回归模型(表 2).通过表 2的数据可以发现:典型作物冠层SPAD与挑选出的7种植被指数均具有极其显著的相关性，所建立的回归模型的拟合精度均满足估测要求; 在同一种植被指数下的不同回归模型中，指数函数模型的拟合精度相对其他3种函数模型较高，从一定程度上说明了植被指数与SPAD之间存在的不是简单的线性回归关系，需要利用回归模型中具有斜率逐渐变大趋势的曲线才能较为合适地描述植被指数与SPAD之间的关系; 植被指数RVI反演亚热带典型作物冠层SPAD建立的回归方程总体拟合精度最高，其次是植被指数DVI.植被指数RVI中的指数函数回归模型Y = 31.445e0.141X的拟合精度最高，拟合精度达0.889.
|
|

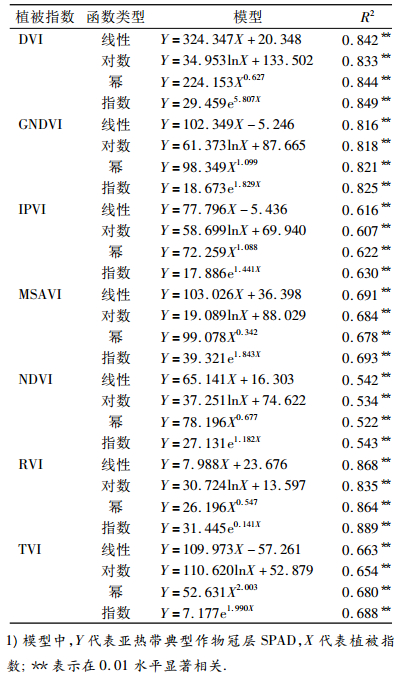

表 2 不同植被指数的回归模型1) Table 2 Regression models of different vegetation indices |
利用“高分一号”卫星影像结合该研究区亚热带典型作物RVI-SPAD反演模型进行研究，经植被指数不同回归模型之间的比较后，最后选取了植被指数RVI中指数回归模型Y = 31.445e0.141X反演整个研究区亚热带典型作物冠层SPAD的分布情况(图 3).结合Google earth 2012年10月拍摄的高分辨率的卫星影像(图 4)对比可知，荔枝、龙眼等高株典型作物冠层SPAD普遍较高，一般数值在65左右浮动，最高值为79.32.而相对来说，低株作物如玉米和水稻冠层SPAD相对较低，主要在35~45之间浮动，不同生长时期的作物冠层SPAD也会有所变化.
|

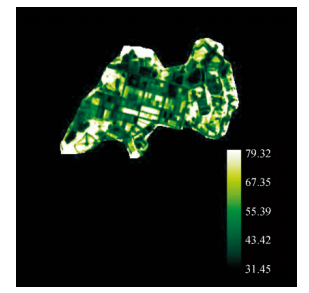

图 3 “高分一号”影像反演研究区亚热带典型作物SPAD Figure 3 Subtropical crops SPAD inversion in the study area by GF-1 remote sensing image |
|

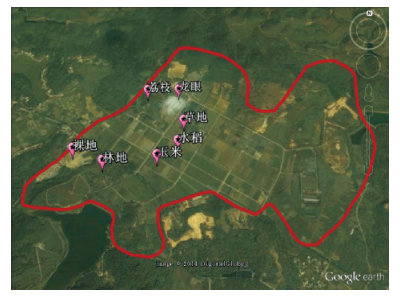

图 4 Google earth显示的研究区(红线范围内)概况 Figure 4 The study area displayed on Google earth (the red line included) |
为验证植被指数RVI中指数回归模型Y = 31.445e0.141X反演亚热带典型作物冠层SPAD的精度，根据误差系数公式(10)，采用未参与建模的8组荔枝冠层叶片SPAD对反演模型进行精度验证.检验结果(表 3)表明，对于指数回归模型Y = 31.445e0.141X反演的亚热带典型作物冠层叶片SPAD与实测值较为接近，预测值与实测值的误差范围为-7.71%~11.65%.平均误差7.25%，拟合精度达92.75%.采用均方根误差(RSME)法对预测值和实测值的符合程度进行检验，RMSE为4.58.结果表明利用植被指数RVI的指数回归模型估测亚热带典型作物冠层SPAD是可行的.
|
|

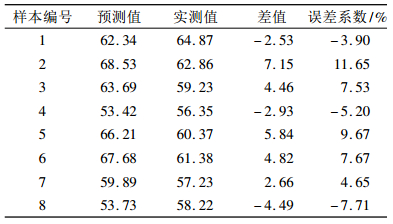

表 3 基于植被指数RVI的指数回归模型检验 Table 3 Tests of the exponential regression models based on RVI |
叶绿素是绿色植物中主要的光合色素，其含量变化与地表植物的生存和生长密切相关，因此，及时、准确、动态地获取亚热带作物冠层叶绿素含量及其变化信息，对精确农业的实施有重要的指导与服务作用.一些学者利用地表实测的光谱数据，构造植被指数与不同作物叶绿素的估算模型，对作物叶绿素进行反演，均取得了较好的结果[19-26].以上研究仅以单一作物为研究对象，仅考虑到作物的生育期、不同层位、土壤背景等纵向因素影响下叶绿素的变化情况，并无从横向方面考虑在同一纵向因素条件下不同种类的作物之间叶绿素的变化情况.本研究结合我国自主研发“高分一号”高分辨率遥感卫星，以华南地区亚热带常见的典型作物如荔枝、龙眼和玉米为代表，使得研究对象更具有实用性和广泛性.同时，各种典型作物参与建模的数据量相对充足和丰富，进而构建的最优回归模型反演大范围、大面积的亚热带典型作物冠层SPAD更具有说服力.
本文以华南地区亚热带典型作物为例，利用“高分一号”最新的影像数据提取不同的植被指数反演其冠层SPAD，通过分别建立不同函数的回归模型分析得到以下结论: ①经过本文研究，在区域尺度上，利用我国高分遥感卫星进行叶绿素监测是可行的，具有重要的研究价值.②除植被指数PVI和RDVI外，其余7种植被指数均与亚热带典型作物冠层SPAD之间的相关性达到极显著水平，利用植被指数与作物冠层SPAD建立回归模型估算其冠层叶绿素相对含量具有可行性.③7种植被指数与亚热带典型作物冠层SPAD建立的回归模型分析表明，植被指数RVI估测作物冠层SPAD的拟合精度最高，其次是植被指数DVI.因此，在华南地区进行大面积亚热带典型作物冠层SPAD估算时，可以优先使用该2种植被指数作为回归模型的自变量.同时，选用指数函数的回归模型能更好地描述植被指数与亚热带典型作物冠层SPAD之间的变化关系.④利用误差系数法对植被指数RVI中指数回归模型Y = 31.445e0.141X结合“高分一号”影像估测研究区SPAD图进行精度验证，得到了预测值的平均误差为7.25%，实际拟合精度达92.75%，RMSE为4.58，证明利用植被指数RVI估测研究区内亚热带典型作物冠层SPAD是行之有效的.⑤在研究区典型作物冠层SPAD图中可以发现，高株的作物冠层SPAD相对较高，而低株的作物冠层SPAD相对较低，临界值在50~55范围内，笔者认为这可能是区分高株和低株作物的阈值范围，有助于在SPAD图中判读作物的高度.同时，SPAD图上的预测值比实测值稍微偏高，有可能是由于不同作物种类之间存在差异，但总体偏差在估测误差的范围之内，是可以接受的.⑥在典型作物冠层SPAD的反演中，由于所需数据的限制，本文所用到的一些统计分析方法并不十分理想，对于作物冠层SPAD反演模型有待进一步改善.此外，本文利用的“高分一号”影像分辨率为8 m，混合像元较多，需要进行卫星像元对地表点数据的尺度转换，以便进一步提高反演精度.
