在果园管理中，需按季节对果树进行修剪^[1]。目前南方果园修剪主要依靠传统的人工手动作业，劳动强度大、效率低、成本高。为降低修剪作业的劳动强度和提高作业效率，气动和电动修剪作业在国内逐步得到推广和应用^[2]。龙眼树枝硬度高，剪切强度大，现有气动和电动修剪机具的剪枝能力尚不能完全满足使用要求，探索降低刀片剪切力的途径和优化剪切机构设计以提高机具的作业性能具有现实意义^[3-6]。

修剪过程是树枝与机具工作部件(动、定刀片)持续相互作用的复杂过程。刀片剪切力是设计刀片结构和参数的依据，其大小直接关系到刀片的使用寿命及修剪机具的作业效率和质量，推导树枝剪切力理论计算公式可为经验公式的建立提供理论依据，为提升修剪机具的作业性能和效率提供理论指导。刘庆庭等^[7-8]对甘蔗的切割机理进行了系统的理论和试验研究；吴子岳等^[9]研究了玉米秸秆的切断速度和切断功耗；Igathinathane等^[10]研究了棉秆的剪切过程，认为剪切行为包含压缩和剪切2种效应；玉米秸秆的切割力和切割功耗已有理论和试验研究^[11-13]；Yumnam^[14]对直刃刀切割棉花茎秆进行了力学建模，但未进行试验验证；赵湛等^[15]对超级稻单茎秆进行了切割性能试验；Minna等^[16]研究表明刀片涂层对降低刀片剪切力有重要作用；Chattopadhyay等^[17]建立了一种高粱茎秆甩刀式切割的数学模型。上述研究主要集中在刀片切割力功耗研究、切割运动参数和刀片组合方式优化等方面。切割理论研究方面有力学建模的尝试，鲜见直接用于预测刀片剪切力并通过具体算例进行模型预测准确度和计算精度分析方面的报道。本文基于材料力学和弹性地基梁理论提出一种树枝直刃剪切的计算模型，并以石硖品种龙眼树枝作为算例，对模型预测精度进行试验验证，以期为设计和优化修剪机具的剪切机构提供参考。

1 力学分析

为简化力学分析过程，作如下假设：树枝为圆柱形的弹性体，其材料性质满足弹性力学基本假设；动刀片为刚性体，剪切树枝过程中发生的变形忽略不计；动刀片在剪切树枝过程中处于平衡状态，即匀速剪切树枝。所计算的剪切形式见图 1，动、定刀片均为直刃，定刀片起支撑和辅助剪切的作用，动刀片在外载荷的作用下作铅垂向下运动并最终剪断树枝。

1.1 剪切过程中动刀片的受力分析

如图 1所示，树枝被动刀片切开至某一深度时，刀片受到的作用力包括树枝对刀刃的阻抗力P；刀片左侧树枝对刀片的正压力N₂和摩擦力F_f2；刀片右侧树枝对刀片的正压力N₁和摩擦力F_f1；刀片受到的外负载F。右侧树枝对刀片的正压力N₁和摩擦力F_f1可以合成为总反力F_R1，可以将该力分解为水平方向力F_Rx1和垂直方向力F_Ry1，则存在以下各式：

(1)

(2)

(3)

(4)

式中，θ为动刀刃角，(°)；μ为树枝与刀片的摩擦因数；φ为树枝与刀片的滑动摩擦角，(°)。

1.2 刀片所受树枝正压力的确定

图 2为树枝剪切横截面示意图。由图 2可知，圆形横截面下方实线围成的面积为未剪切部分。设树枝的半径为r(r=d/2)，mm；刀片切入深度为a，mm；未剪切部分树枝的高度为t，mm；未剪切部分横截面的形心为G；刀刃与树枝的接触线长度为L，mm；树枝被切开部分的面积为A，mm²；由几何关系得如下算式：

(5)

(6)

(7)

在图 2中取与x轴平行的微元，其厚度为dy，面积为dA。当刀片切入树枝后，刀片本身存在的厚度将挤开两侧的树枝，两侧的树枝将受到的力传递给未被切割的树枝，如果将未切割的树枝整体看成梁1，则梁1将在该力的作用下产生弯曲，如图 3所示。

梁1的截面积对x轴的面积矩为S_x可表示为：

(8)

该面积的形心G点到x轴的距离y_c为：

(9)

根据惯性矩的定义，梁1的惯矩I_x可表示为:

(10)

为简化计算，使用参数B₁，B₂和B₃，单位均为m⁴，令：

(11)

(12)

(13)

综合将式(10)积分后简化为：

(14)

设梁1的中性层为通过弧nn′的纤维层，并设受到弯曲变形影响的部分在中性层上的弧长nn′为c，弧线nn′对应的角度为γ，则AB 2点间的距离Δ为：

(15)

受弯曲影响的弧长c与未切割树枝的高度t有关，随着t的减小，c也会变小，如果设c=αt，α为系数，则有：

(16)

(17)

由式(15)~(17)可得梁1轴线的曲率半径ρ：

(18)

由材料力学梁的弯曲理论可知：

(19)

式中，E为树枝的顺纹抗拉弹性模量，Pa；I_x为梁1截面的惯性矩，mm⁴；M为作用于梁1的弯矩，N·m。

由式(18)和式(19)可求出作用于梁1的弯矩M。设刀刃的高度为j，则定刀支持点C到正压力N₁的距离l可以按下式计算：

(20)

式中，l为定刀支持点C到正压力N₁的距离，mm；a为动刀片切入深度，mm；r为树枝半径，mm；θ为动刀刃角，(°)；j为刀刃的高度，mm。

所以正压力N₁可表示为：

(21)

1.3 刀刃所受阻抗力的确定

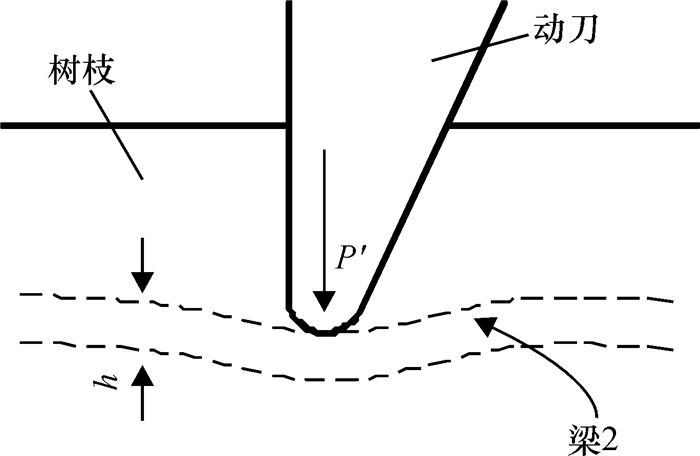

刀刃厚度一般较小，当刀刃作用于树枝纤维时，可以看成是集中力。研究^[18]表明，树枝纤维在刀刃的挤压下，发生变形，当变形足够大时，纤维会被拉断，如图 4所示。

将刀刃直接作用的纤维部分看成梁2，其厚度为h。动刀刀刃对下方纤维的作用力P′是P的反作用力，单位为N，二者大小相等，方向相反。

弹性基础梁理论适用于连续的弹性体为基础的结构计算，常用于路面、板材、地基等^[19]，因梁2下方的树枝为连续的弹性体，故可将梁2简化为以梁2下方树枝体为基础的弹性基础梁，由有限长弹性地基梁理论^[20]，在力P′的作用下，梁2在刀刃处的应变ε约为：

(22)

式中，k为梁2下方树枝体的地基反力系数，N·m^-2；β为特征系数，m^-1，其大小为：

(23)

式中，E′为树枝的横纹抗压弹性模量，Pa；I′为梁2截面的惯矩，m⁴；由于h很小，所以近似有：

(24)

梁2基础上的应力σ为：

(25)

式中，L为刀刃与树枝的接触线长度，mm。当梁2的纤维由于变形被拉断时，σ即等于木材的顺纹抗拉强度σ₀，Pa。

对于树枝，考虑到其各项异性的材料特点，研究认为k可以用下式计算^[21]：

(26)

式中，参考木材切削理论^[26]，h=0.076 mm，E″为树枝顺纹抗弯弹性模量，Pa；E′/E″对于含水率饱和的木材一般为0.08~0.10。

根据式(22)~(26)，在梁2纤维被拉断的临界点时，木材对刀刃的阻抗力P可以表示为：

(27)

1.4 动刀片剪切力计算公式的建立

根据式(1)~(4)及式(21)、式(27)，可将动刀片所受外载荷F表示为：

(28)

式中，θ为动刀刃角，(°)；φ为树枝与刀片的滑动摩擦角，(°)；L为刀刃与树枝的接触线长度，mm；h为梁2的厚度，mm；σ₀为木材的顺纹抗拉强度，Pa；E为树枝的顺纹抗拉弹性模量，Pa；E′为树枝的横纹抗压弹性模量，Pa，E′为树枝顺纹抗弯弹性模量，Pa；t为未剪切部分树枝的高度，mm；l为定刀支持点C到正压力N₁的距离，mm；a为动刀片切入深度，mm；r为树枝半径，mm；y_c为形心G点到x轴的距离，mm；B₁，B₂和B₃为参数，单位均为m⁴，参见式(11)~(13)

2 材料与方法 2.1 试验材料

试验所用树枝均采自广东省农业科学院果树研究所龙眼果园，采试样种为石硖，树龄30年，行距5 m、株距4 m，采样果树8棵，所采树枝尽可能通直，直径变化连续均匀，无病虫害和少节，剪去小分枝后将树枝编号并用小枝叶覆盖，装入帆布袋密封保存。树枝实测含水率(ω)为62%~88%。

2.2 摩擦试验台及试样制作

摩擦试验在自制的试验台^[22]上进行，金属摩擦盘采用和刀具同样的材料GCr15钢，经磨削后粗糙度为3.2 μm。树枝试样采自直径为35~50 mm的龙眼树枝，经车削加工成直径为18 mm，高度为60 mm的圆柱形试样，试样端面采用45°车刀加工成平面。摩擦接触方式为圆柱形树枝试样端面与金属盘表面接触，摩擦试验台见图 5，金属盘由可调速电机通过同步带传动带动，树枝试样由试样夹夹持并用螺栓固定。

金属盘逆时针转动，其对树枝试样施加的摩擦力造成力臂的变形并作用于固定的位移传感器(Linear variable differential transformer, LVDT)，LVDT的探测头在力臂的作用下发生位移，该位移信号被数据采集器实时采集后输入电脑，并通过软件显示。

试验时，先开动电机让摩擦副磨合约10 s，再进行正式试验，采集60 s内的数据，然后更换试样进行下一次试验，单因素试验每一水平重复试验5次。试验分别采用平均含水率(w)为50%、58%、66%和80%树枝试样进行，将试样在空气中放置一段时间即可获得较低含水率的试样。

2.3 含水率测定

含水率的测量参照GB/T 1931—2009^[23]，摩擦试验后立即将试样放入(103±2) ℃的电热恒温鼓风干燥箱中干燥24 h，设烘干前后单个试样的质量分别为m₁和m₂，单位为g，则试样相对含水率(w)用下式计算，

(29)

2.4 龙眼树枝力学特性试验

龙眼树枝的力学特性试验使用WD-E型精密微控电子式试验机(广州市广材试验仪器有限公司)，试验机的传感器量程为20 kN，分辨率1/120 000，力值精度0.5%，位移精度0.3%。

按照要求^[24-26]测定树枝的力学特性参数和试样制作，所测参数包括顺纹抗拉强度、顺纹抗压弹性模量和横纹抗压弹性模量。

进行剪切试验时，将自制剪切试验台安装在万能材料试验机上，使用刃角分别为10°、20°和30°的动刀片进行剪切试验，刀片如图 6所示。设置试验机切割速度为250 mm·min^-1，数据采样速度为10个·s^-1，单因素试验每一水平重复试验5次。

3 结果与分析 3.1 刀片与树枝的摩擦因数

动刀片与树枝摩擦因素试验中摩擦试样的直径为18 mm，高度为60 mm；金属摩擦盘的材料为GCr15钢；金属摩擦盘相对树枝试样的滑动速度为0.04 m·s^-1。由图 7可知，树枝含水率对摩擦因数有显著影响，摩擦因数随含水率的增加而增大。将树枝含水率与摩擦因数均值进行曲线回归拟合，拟合结果表明指数函数关系具有较好拟合优度，拟合方程和判定系数见图 7(P＜0.05)。结果表明，树枝含水率与摩擦因数呈显著指数函数正相关关系。

3.2 龙眼树枝力学特性参数

当木质材料的含水率在纤维饱和点(30%)以下时，其力学参数随含水率的升高而减小，而含水率超过纤维饱和点时，其主要力学特性参数不再发生显著变化^[27]。试验结果表明，龙眼活体树枝含水率为62%~88%，大于纤维饱和点，可近似认为树枝力学特性参数基本不变。测得的龙眼树枝横纹抗压弹性模量E′为216.28 MPa，顺纹抗拉弹性模量E为493.07 MPa，顺纹抗拉强度σ₀为52.12MPa，含水率为73.34%。

3.3 模型计算结果与试验结果对比分析 3.3.1 刀片剪切树枝过程的剪切力

基础参数带入式(28)可计算出剪切树枝时所需的剪切力。利用本文力学模型，按力学参数进行计算，并取E′/E″=0.09，系数α=0.65，当树枝直径d=20.4 mm，树枝含水率(w)为76%，刀片刃角为20°，动刀剪切速度为250 mm·min^-1时，计算结果与试验结果的比较见图 8。

由图 8可知，计算曲线与试验曲线趋势相同，计算曲线的剪刀力最大值较试验曲线的提前出现，说明存在误差，产生误差的原因可能有：建模时假设树枝材料均匀，但实际树枝材料的髓部和木质部、韧皮部材料参数存在差异；建模时忽略了树枝受压后的整体变形，从试验数据可以看出，剪切的开始阶段测得剪切力上升较慢，这个阶段很可能是由于树枝受压发生变形引起的；树枝材质在受力时，各层之间因为受力不均会发生变形，建模时假设各层只发生整体弯曲变形，没有考虑各层因挤压产生的厚度方向的变形及相互影响；一般的工程计算认为，地基反力系数不变，但当弹性基础梁的基础部高度小于临界值时，其地基反力系数会显著增大，在树枝的剪切过程中可能存在类似情况^[28]。

动刀片剪切直径20 mm的树枝时，峰值剪切力计算值与试验值的相对误差小于4.6%，说明所建剪切力模型与实际情况比较接近。如果要进一步提高精度，可以考虑树枝受压后的整体变形及材料间层面的挤压变形。

3.3.2 树枝含水率对峰值剪切力的影响

图 9为树枝直径d=15.3 mm、动刀刃角θ=20°、动刀剪切速度为250 mm·min^-1时，峰值剪切力在树枝不同含水率条件下的计算数据与试验数据对比结果。结果表明，计算结果和试验结果的平均值具有相同的趋势，峰值剪切力计算值与试验平均值的相对误差小于5.7%。刀片峰值剪切力随含水率的升高而增大，树枝含水率(w)为78%时的刀片峰值剪切力约为含水率(w)50%时的1.1倍。

3.3.3 动刀片刃角对峰值剪切力的影响

图 10为树枝直径d=24.6 mm、含水率(w)为76%时，峰值剪切力在不同刃角条件下计算数据与试验数据的对比结果。结果表明，随着刀片刃角的增大，峰值剪切力显著增大，30°刃角时的刀片峰值剪切力约为10°刃角时的1.5倍，峰值剪切力计算值与试验平均值的相对误差小于4.1%。

4 结论

1) 利用材料力学和弹性地基梁理论建立了树枝直刃剪切的数学模型，通过该模型可计算给定树枝直径、树枝含水率和刀片刃角条件下刀片剪切树枝所受剪切力的大小，通过该模型可以对刀片剪切力作出预测。

2) 验证试验结果表明，动刀片剪切直径20 mm的树枝时，剪切力理论计算曲线与试验曲线趋势一致，峰值剪切力计算值与试验值的相对误差小于4.6%；当树枝含水率(w)为52%~78%时，刀片峰值剪切力随含水率升高而增大，树枝含水率(w)78%时的刀片峰值剪切力约为含水率(w)50%时的1.1倍，刀片峰值剪切力计算值与试验平均值的相对误差小于5.7%；当刀片刃角从10°逐渐增大到30°，峰值剪切力会显著增大，30°刃角时的刀片峰值剪切力约为10°刃角时的1.5倍，刀片峰值剪切力计算值与试验平均值的相对误差小于4.1%。
