荔枝的品质检测分级主要采用人工观察或机械分级方法，存在不够客观准确、效率低下或分级指标单一、容易损伤荔枝等缺点，而采用基于机器视觉的图像处理技术对荔枝进行自动分级可消除这些弊端^[1-3]。近年来，国内外许多研究者对基于机器视觉的图像处理技术应用在水果品质的检测进行了大量研究，并取得较大的进展^[4-6]。采用图像处理技术检测水果品质时，缺陷提取是其关键步骤，缺陷区域的提取效果影响缺陷的分析，从而影响水果品质检测分级的准确性。

果蔬表面的缺陷区域与正常区域通常存在着颜色差异，有研究提出了基于颜色特征的缺陷提取算法，赵娟等^[7]利用大津法对苹果图像做阈值分割，从而提取缺陷区域；李江波等^[8]提出了基于照度–反射模型的脐橙表面缺陷提取方法。但这些算法需要设定阈值，自适应性不高。有些水果缺陷区域与正常区域有明显的边缘，因此有学者提出了基于边缘信息的缺陷提取算法，Miller等^[9]用基于梯度的高斯滤波器来检测桃子的缺陷边缘；杜永忠等^[6]用基于Sobel与分数阶微分的边缘检测算法提取了圣女果的表面缺陷，这些算法在表皮光滑的水果上取得了较好的效果。基于无监督学习的水果缺陷检测也有相关研究，田杰等^[10]提出了基于主成分分析(Principal component analysis，PCA)和高斯混合模型(Gaussian mixture model，GMM)的小麦病害区域分割；朱伟华等^[10]提出了在HSL颜色模型下的模糊聚类算法对西红柿缺陷进行分割。此外，还有基于贝叶斯分类器^[11]、SVM^[12]等传统监督学习的缺陷提取方法，根据像素值将像素点分为“正常”与“缺陷”2类，从而实现缺陷分割。由于荔枝表皮布满鳞斑状突起，上述的算法不能很好地应用于荔枝的表皮缺陷提取，基于机器视觉的荔枝品质检测的相关研究较少。

卷积神经网络(Convolutional neural network，CNN)直接由数据本身驱动特征学习，对特征具有很强的表达能力。CNN已成功应用于手写数字识别、人脸识别等研究领域^[13-16]，在农作物的识别分类上也取得了一定的进展^[17-19]。但CNN主要应用于图像的识别，而全卷积神经网络(Fully convolutional neural network，FCN)^[20]能进行图像的像素级分类，实现图像分割，但目前关于其在水果缺陷提取应用的研究较少。本研究采用FCN对荔枝表皮缺陷进行提取，构建基于AlexNet^[21]的全卷积神经网络AlexNet-FCN，优化网络参数，建立荔枝缺陷提取模型，通过大量样本进行模型训练，最终实现荔枝表皮缺陷的快速准确提取，为保证荔枝品质检测分级的准确性提供科学依据，以便后续结合文献[22-23]实现荔枝品质的检测与分级。

1 材料与方法 1.1 硬件设备

本研究处理平台为台式计算机，处理器为Intel(R) Core(TM) i5-4590，主频为3.3 GHz，8 G内存，GTX1060，4 G显卡，运行系统为Windows 7 64位，IDE为Pycharm2017，配置Anaconda3+TensorFlow-GPU1.4.0+CUDA8.0+cuDNN6.0。图像采集设备为维视MV-EM130C工业相机。

1.2 图像采集

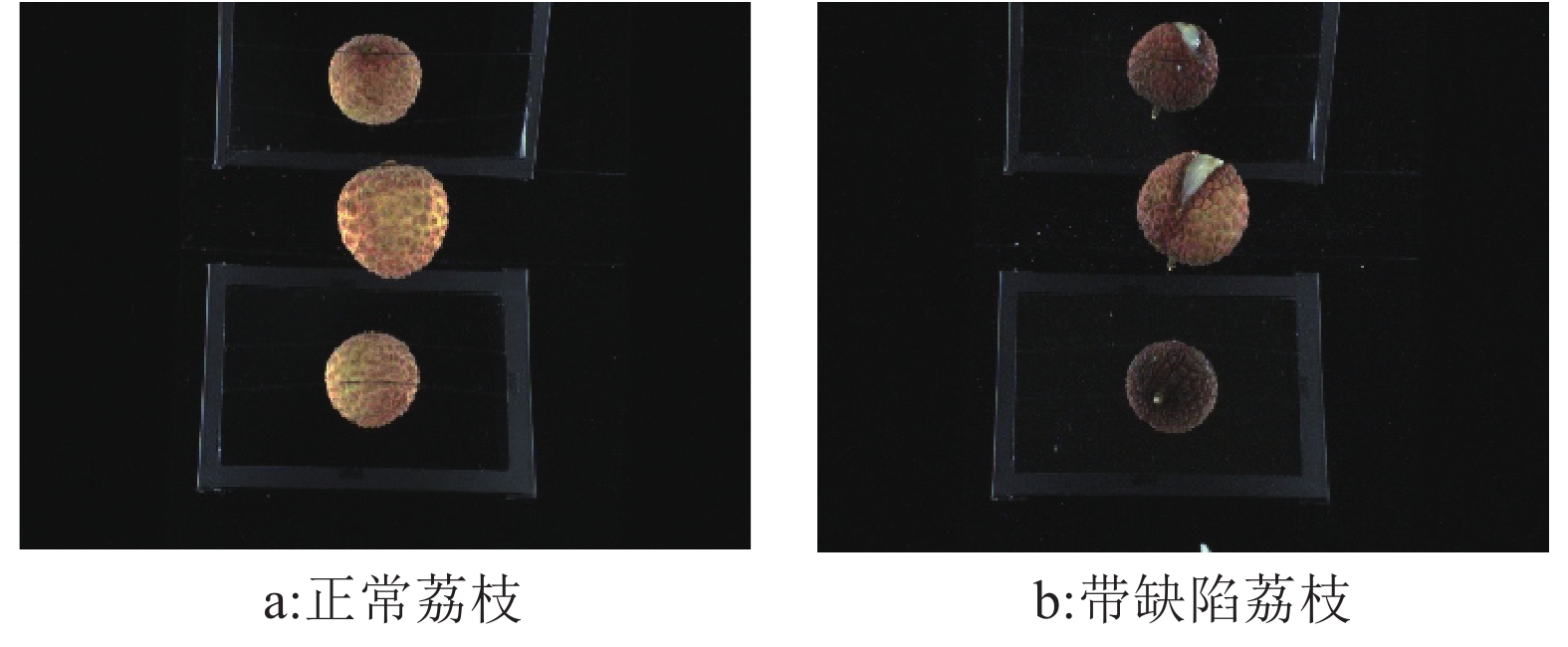

荔枝于2017年6月至2017年8月采集自广东省广州市增城区和从化区，品种为‘桂味’和‘黑叶’。采摘后3 h内用维视MV-EM130C工业相机进行图像采集，采集区域布置纯色背景以便荔枝图像分割。通过2块互为60°的平面镜反射，每个荔枝可以获得3个角度的图像。图像保存为JPEG格式，分辨率为1 280×960，采集的荔枝图像如图1所示。

1.3 样本数据集

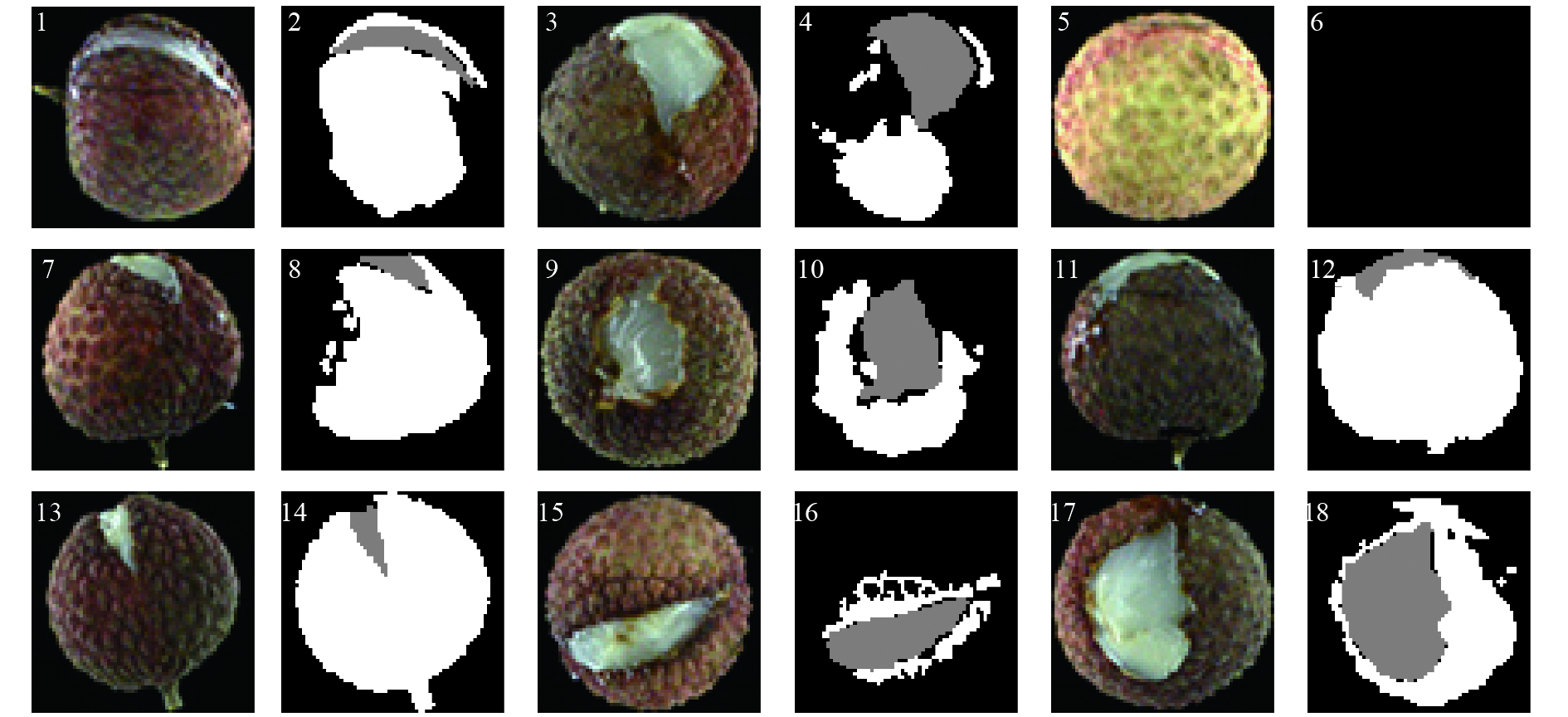

通过图像分割提取一张图像中的3个荔枝，并分别保存为试验用的样本。对于每个荔枝图像，手工制作其样本标签，荔枝分割结果与其对应的标签如图2所示。最终试验数据集由1 068张图像以及对应的标签图像组成，在其中随机抽取70%作为训练集(748张)，20%作为验证集(214张)，剩下10%作为测试集(106张)。

模型训练完成后，使用测试集对模型进行测试评估。以人工提取的结果为准，分析训练模型结果。同时与SVM、朴素贝叶斯分类方法的缺陷提取结果进行对比。

1.4 全卷积神经网络的构建

本研究采用Tensorflow框架构建了基于AlexNet的全卷积神经网络AlexNet-FCN。网络的卷积层、池化层参照AlexNet建立，用卷积层代替原AlexNet中的全连接层，最后做反卷积进行上采样，将图像恢复到原图大小，以获取缺陷的提取结果。AlexNet-FCN主要网络结构包括卷积层、池化层和反卷积层。

卷积核的尺寸与数量是影响AlexNet-FCN模型特征表达能力的重要因素。卷积层的计算如式(1)所示。

$x_j^l = f\left( {\mathop \sum \limits_{i \in {M_j}} x_i^{l - 1}W_{ij}^l + b_j^l} \right),$

(1)

式中， $x_j^l$ 表示l层的第j个特征图； $x_i^{l - 1}$ 表示l–1层的第i个特征图；f( )表示激励函数； $M_j$ 表示输入的特征图； $W_{ij}^l$ 表示第l层第j个滤波器中的第i个卷积核； $b_j^l$ 表示特征的偏置项。

池化层是对特征图的下采样，一般有平均池化和最大池化2种方式，本研究使用最大池化进行下采样。池化层的计算见式(2)。

$x_{m,n}^{l,j} = {\rm{Max}}\left( {D_{w \times h}^{m \times s,j \times s}} \right),$

(2)

式中， $x_{m,n}^{l,j}$ 表示下采样后第l层的第j个特征图中，第m行第n列的值；Max( )表示取范围内的最大值； ${D_{w \times h}^{m \times s,j \times s}}$ 表示下采样前第l层的第j个特征图中，以(m×s, j×s)为起始，(m×s+w, j×s+h)为止的范围；s表示步长；w×h表示核的大小。

反卷积^[24]的作用是上采样，通过多层反卷积将CNN结果还原至原图大小，实现特征可视化。反卷积的大小由反卷积核(k)大小和滑动步长(s)决定，计算如式(3)所示。

${{S_{{\rm{o}}}} = \left( {{S_{{\rm{i}}}} - 1} \right) \times s + k},$

(3)

式中，S_i表示输入图像的尺寸；S_o表示输出图像的尺寸；k表示卷积核尺寸；s表示步长。

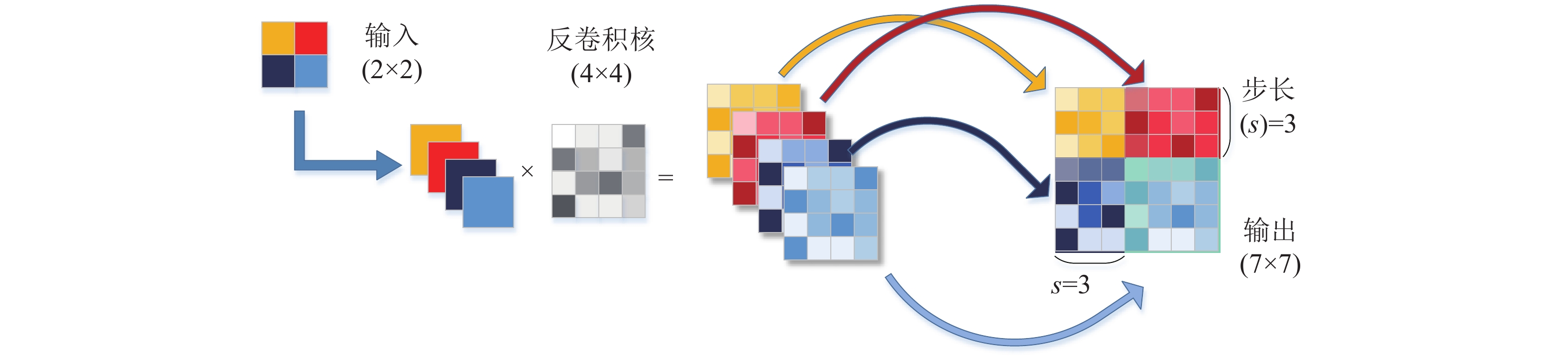

反卷积过程的具体计算操作如下：对输入图像的每个像素点进行1次全卷积，即可得到S_i×S_i个k×k特征图；将特征图进行融合，根据输入图像像素点将对应的特征图进行排布，每隔s个像素点进行融合，重叠部分进行相加。该过程如图3所示。

1.5 基于全卷积神经网络的荔枝表皮缺陷提取 1.5.1 输入图像归一化

为提高收敛速度，输入网络的图像需进行像素值的均值归一化，采用去均值标准化方法，具体计算公式见式(4)。

$X_n=\frac{X-\mu}{255},$

(4)

式中，X表示图像任意一点的像素值；μ表示图像各通道的像素均值；X_n表示均值归一化结果。

1.5.2 确定模型

若将AlexNet模型直接引入，将不能进行端到端的特征提取工作。因此将AlexNet的全连接层用卷积层代替。尽管FCN没有尺寸统一的要求，但考虑到网络构建的便捷性以及试验样本与AlexNet原始网络的差异，本研究将采用统一的输入尺寸。将样本图像通过插值缩放变化为227×227的矩阵，而标签图像通过插值变化为1×227×227。标签图像必须为只有标记0、1和2，其中1和2分别代表裂果区域和褐变区域，0代表剩下的区域。

AlexNet全连接部分的结构为6×6×256C–4 096–4 096–1 000，该结构应用于1 000类的分类问题。该结构没有上采样层，从而无法获得缺陷提取结果。采用3次卷积操作代替AlexNet中的3个全连接层，3个卷积核大小分别为6×6、1×1和1×1，不进行边缘扩充，最终得到网络结构为6×6×256–1×4 096C–1×4 096C–1×2C的3个卷积层。最后，对1×2C做3次反卷积，将结果恢复到3×227×227，最终实现端到端的像素级分类，完成缺陷特征提取。

激活函数采用ReLU。池化层采用最大池化采样方法，可以减小因邻域大小受限造成的估计值方差。损失函数采用交叉熵(对应于Softmax逻辑回归分类器)，采用批量随机梯度下降法进行训练。

由于神经网络的计算过程中，下一层的输入是上一层非线性映射的输出，因此会造成各层的输入分布不同，从而导致收敛速度变慢，甚至会影响精度。这个现象称为Internal covariate shift。为了解决这一问题，本研究引入批次规则化(Batch normalization，BN)法，通过BN，可以加快网络收敛速度。将输出按照同一批次的特征数值进行去均值归一化。具体公式如下所示。

${\mu_{{}_B}} = \frac{1}{m}\mathop \sum \limits_{i = 1}^m {x_i},$

(5)

$\sigma _B^2 = \frac{1}{m}\mathop \sum \limits_{i = 1}^m {\left( {{x_i} - {\mu _B}} \right)^2},$

(6)

${\hat x_i} = \frac{{{x_i} - {\mu _B}}}{{\sqrt {\sigma _B^2 + \varepsilon } }},$

(7)

${y_i} = \gamma {\hat x_i} + \beta \equiv {\rm{B}}{{\rm{N}}_{\gamma ,\beta }}\left( {{x_i}} \right),$

(8)

式中，x_i表示输入值；m表示批量化的数目；γ、β表示学习参数，通过训练网络确定；μ_B表示批次输入值的均值； ${\sigma _B^2}$ 表示批次输入值的方差； ${\hat x_i}$ 表示规范化结果；ε表示微小常量，保证数值稳定性； $ {\rm{B}}{{\rm{N}}_{\gamma ,\beta }}\left( {{x_i}} \right)$ 表示BN的输出。

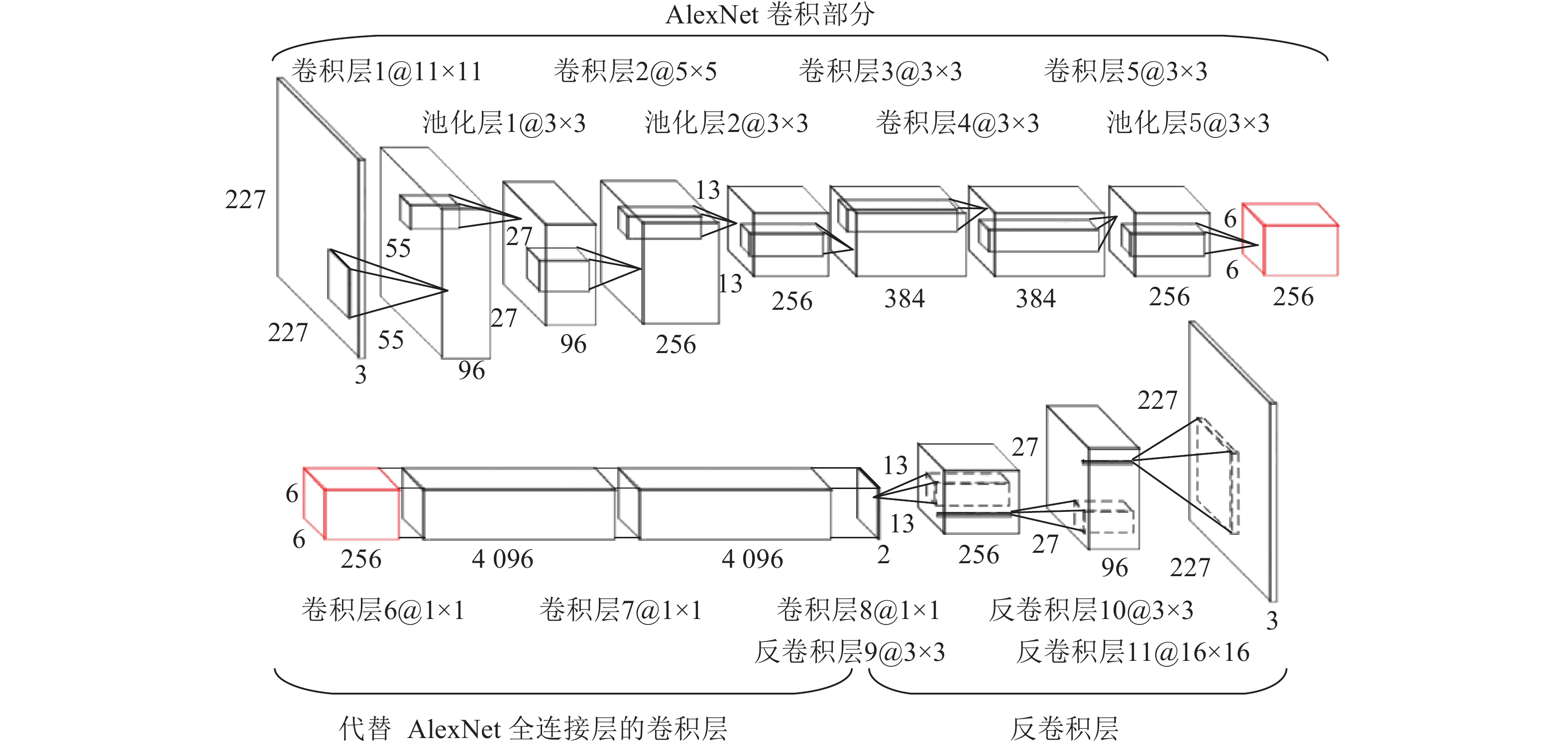

最终确立AlexNet-FCN网络模型结构为227×227×3–96C–96S–256C–256S–384C–384C–256C–256S–4 096C–4 096C–2C–256D–96D–227×227×3，具体结构如图4所示。

2 结果与分析 2.1 特征可视化分析

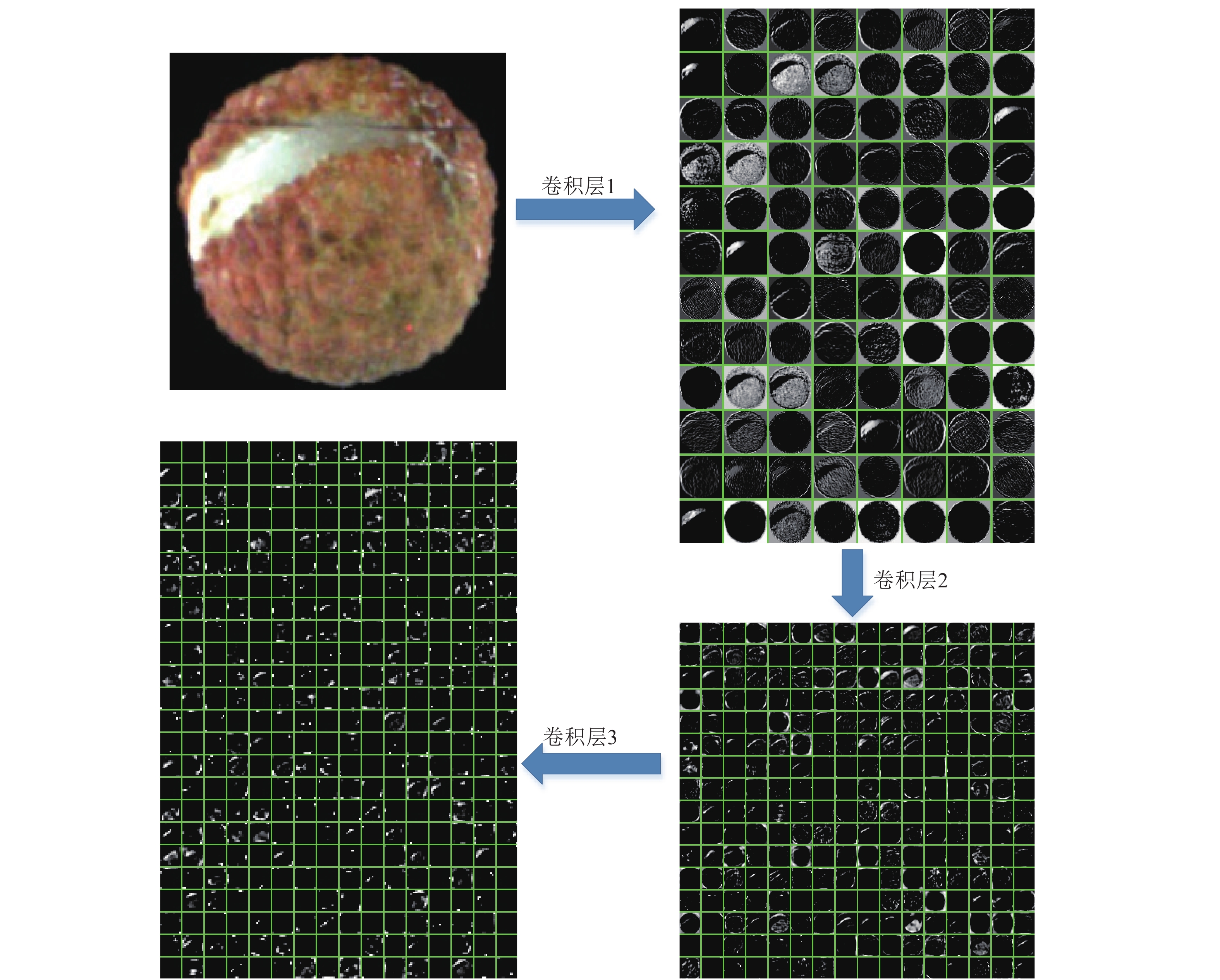

按照图4所示的网络结构图，使用训练好的模型对荔枝果实样本进行表皮缺陷提取，图5为输入荔枝图像前3层卷积的部分特征图输出结果。从图5中可以观察到从第1层卷积到第3层卷积，模型学习的特征从整体到局部，逐渐细化。由图5可知，神经网络卷积层能够很好地提取荔枝的特征，说明本研究中运用的AlexNet-FCN网络能够很好的达到提取荔枝表皮缺陷特征的效果。

2.2 训练过程分析

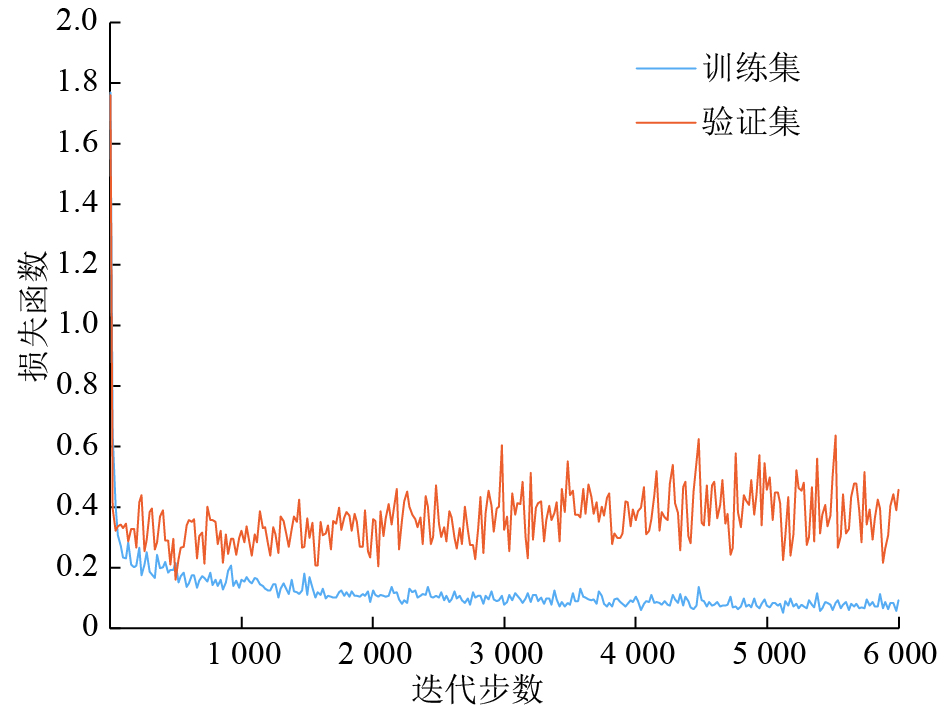

使用训练样本对上述AlexNet-FCN模型进行训练。采用均值为0，方差为0.001的高斯分布进行初始化。设定最大训练步数为6 000步，批处理的批尺寸为24，初始学习率为0.000 1，学习率衰减因子为0.9，其损失函数曲线如图6所示。由图6可知，模型在训练的前1 000步损失函数下降迅速，模型的收敛速度较快；当训练步数到达5 500步后训练集的损失函数趋于稳定，模型收敛，模型运行到6 000步后停止计算。

参照Long等^[20]的方法，采用交并比(Intersection-over-union，IoU)来验证图像分割效果。交并比是指预测结果与标记结果的交集与并集之比，反映了2个区域的重叠程度。IoU求解方法如式(9)所示。

${\rm{Io}}{{\rm{U}}_{\rm{c}}} =\frac{ \displaystyle{\mathop \sum \limits_1^n \left( {{S_{\rm{p}}} \cap {S_{\rm{g}}}} \right)}}{ \displaystyle{\mathop \sum \limits_1^n ({S_{\rm{p}}} \cup {S_{\rm{g}}})}},$

(9)

式中，IoU_c表示类别c的IoU得分，n为验证集样本个数，S_p表示类别c的预测区域面积，S_g表示类别人工标记标签的区域面积。为方便描述，本研究采用用IoU_d表示裂果交并比，用IoU_b表示褐变交并比，用IoU_a表示褐变和裂果的总体交并比。

求验证集所有图像的各个评估项目平均交并比得分，结果如下：IoU_d=0.83，IoU_b=0.60，IoU_a=0.68。

2.3 对比分析

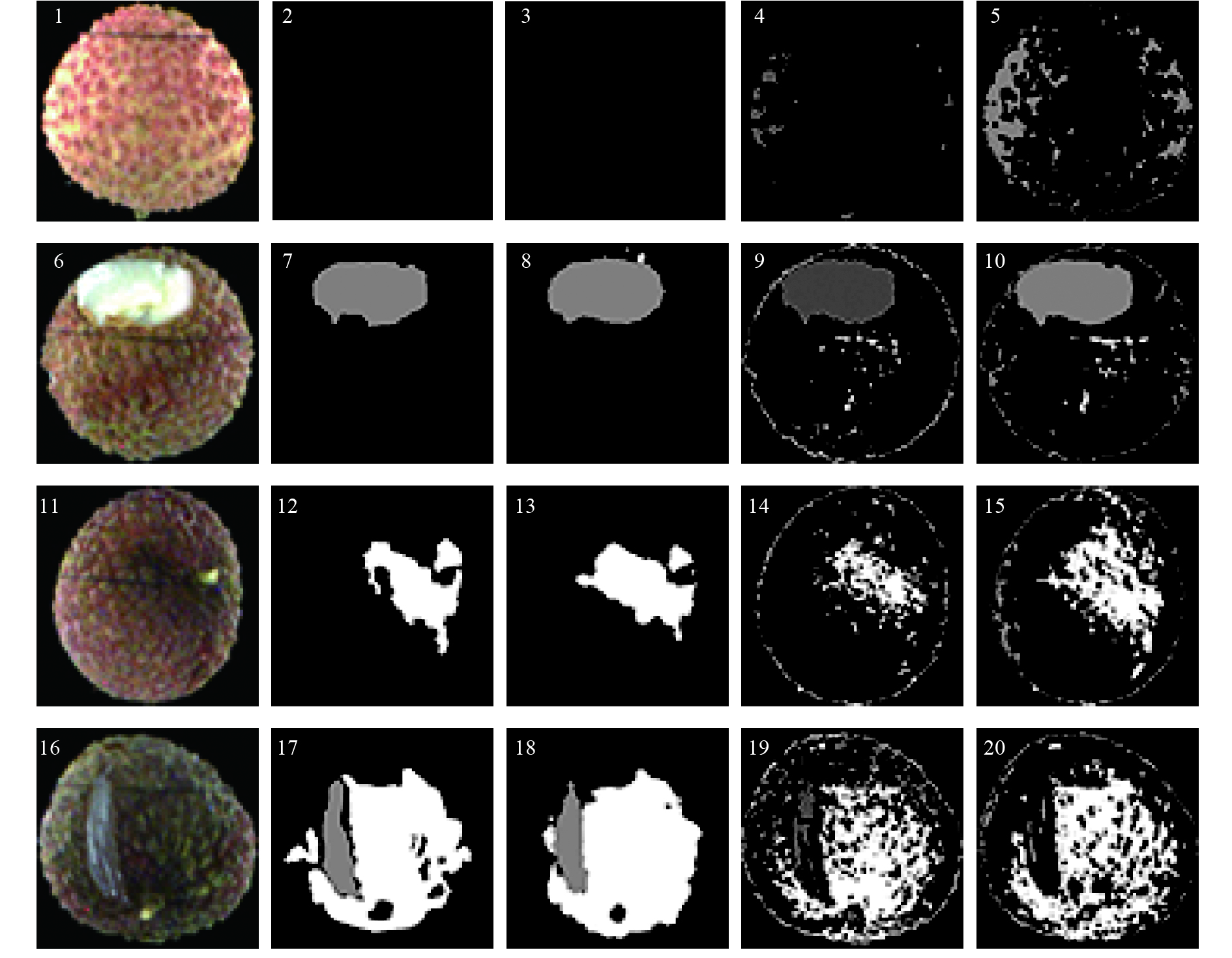

因荔枝表皮的缺陷提取相关文献较少，为验证算法性能，借鉴其他水果的缺陷提取算法，运用基于朴素贝叶斯分类器和线性SVM分类器的监督学习缺陷提取算法与本研究的AlexNet-FCN模型进行对比分析。在验证集中选取无缺陷样本、裂果缺陷样本、褐变缺陷样本以及裂果和褐变缺陷样本这4种典型样本进行对比分析，图7是集中算法的分割效果对比，表1是几种算法总体交并比的结果。由图7和表1可知，当缺陷区域与正常区域的像素值差异较大时，本文模型以及上述2种算法均能提取缺陷区域，但本文模型的IoU_a得分明显高于2种对比算法，误识别与漏识别较少，提取效果更优。而当缺陷区域与正常区域的像素值差异较小时，本文模型也能较好地分割缺陷区域，优势明显，而2种对比算法的分割能力略显不足。

AlexNet-FCN通过卷积学习可得到更加丰富的特征。此外，卷积和池化操作使得像素分类不仅依靠本身像素值，还考虑了该点感受野区域内的像素值。因此，其分类结果优于常规方法。

3 结论

针对荔枝果皮布满斑状突起，基于颜色以及纹理的表皮缺陷特征提取效果不佳的状况，本研究提出基于全卷积神经网络的荔枝表皮缺陷提取方法，构建了AlexNet-FCN模型。通过验证试验表明该模型能够自动学习荔枝特征，可满足荔枝表皮缺陷提取要求。特别是当缺陷区域与正常区域的像素值差异较小时，模型表现明显优于常规算法。模型收敛后在验证集上裂果交并比(IoU_d) 为0.83，褐变交并比IoU_b为0.60，褐变与裂果的总体交并比IoU_a为0.68。本研究对荔枝裂果与褐变缺陷做了相关试验与结果分析，下一步将改进网络结构，扩充样本，构建多缺陷特征提取模型，提高网络的多类缺陷提取能力，以满足荔枝品质检测分级的实际要求。
