2023, Vol. 44
2. 广东省农业生物蛋白质功能与调控重点实验室/岭南现代农业科学与技术广东省实验室, 广东 广州 510642
2. Guangdong Provincial Key Laboratory of Protein Function and Regulation in Agricultural Organisms/ Guangdong Laboratory for Lingnan Modern Agriculture, Guangzhou 510642, China
植物为了适应地球自转造成的环境周期性变化，产生了近24 h周期的节律性自我调节机制，这种内源性的机制被称为生物钟[1]。生物钟参与调控植物几乎全部的生长发育和新陈代谢过程，包括开花时间、下胚轴伸长、激素信号转导等[2]。CAB时间表达1(Timing of cab expression 1，TOC1)也被称为伪应答调节因子(Pseudo-response regulator 1，PRR1)基因，是从短周期的拟南芥突变体中克隆到的第1个植物生物钟基因，属于PRR转录因子家族[3]。TOC1的表达以近24 h为周期呈现节律性的振荡，在黎明时表达量最低，并在傍晚达到表达量的峰值。TOC1在中央振荡器的核心回路中发挥着重要作用：在傍晚时刻，TOC1通过直接结合Circadian clock associated 1(CCA1)和晚长下胚轴1(Late elongated hypocotyl，LHY)的启动子抑制二者的转录活性；而在黎明时分，CCA1/LHY能够反向抑制TOC1的表达，构成了生物钟的核心反馈回路[4-6]。除此以外，TOC1还能够调控绝大部分生物钟基因的表达，其中包括PRR9、PRR7、PRR5和GIGANTEA(GI)，因此TOC1被认为是植物生物钟的核心基因之一[6]。
TOC1被发现参与调控植物许多生理活动：例如TOC1能够抑制光敏色素抑制因子(Phytochrome-interacting factors 4，PIF4)和PIF5的表达，抑制植株下胚轴过度伸长[7-8]；TOC1通过抑制脱落酸相关基因(ABA-related gene，ABAR)，调控植物ABA激素信号，从而影响植物的抗旱反应[9]；TOC1通过促进防御化合物的合成促进植物抵抗昆虫取食[10]；TOC1还能够抑制细胞分化控制6(Cell division control 6，CDC6)的表达从而影响细胞的分裂周期[11]。
蒺藜苜蓿Medicago truncatula因其具有基因组小、自花授粉、生长周期短、结实多等优点，是豆科Leguminosae苜蓿属Medicago的模式植物[12]。然而，蒺藜苜蓿生物钟基因的结构和功能与拟南芥的同源基因是否存在差异，目前还鲜有报道。本研究以生物钟核心基因TOC1为切入点，鉴定蒺藜苜蓿中TOC1的同源基因MtTOC1a和MtTOC1b，构建MtTOC1a的表达载体，以获得拟南芥异源转化植株并进行表型分析，旨在为TOC1基因在苜蓿植物以及其他作物中的应用提供参考。
1 材料与方法 1.1 试验材料与培养本试验所用的蒺藜苜蓿生态型为A17。拟南芥Arabidopsis thaliana野生型为Columbia(Col)生态型。TOC1功能丧失突变体toc1-2、荧光素酶报告基因株系CAB::LUC为华南农业大学植物生物钟实验室留种。培养箱生长条件：22 ℃，12 h光照/12 h黑暗，光照强度为150 μmol·m−2·s−1。
1.2 蒺藜苜蓿TOC1基因的鉴定与结构分析以拟南芥PRR家族基因的编码序列(Coding sequence，CDS)( https://www.arabidopsis.org/)为索引，使用BioEdit软件对蒺藜苜蓿Mt5.0基因组CDS序列( https://medicago.toulouse.inra.fr/MtrunA17r5.0-ANR/)做本地Blast分析，以e-value大于10−5的序列为候选的MtPRR家族基因。使用NCBI-CDD在线网站( https://www.ncbi.nlm.nih.gov/Structure/cdd/wrpsb.cgi)分析候选基因的保守结构域，并利用MEGA11.0软件构建拟南芥和蒺藜苜蓿PRR家族基因的系统发育树。在Unipro数据库( https://www.uniprot.org/)检索AlphaFold项目组所预测的MtTOC1蛋白三维结构。
1.3 蒺藜苜蓿MtTOC1a表达载体的构建根据NCBI数据库中MtTOC1a基因的CDS序列，设计扩增引物MtTOC1a-F/R (表1)，利用TRIZOL法提取蒺藜苜蓿叶片的总RNA，反转录合成cDNA，以cDNA为模板进行PCR扩增MtTOC1a的CDS片段。再利用AtTOC1pro-F/R引物，以拟南芥DNA为模板扩增AtTOC1的启动子片段。PCR产物经10 g/L的琼脂糖凝胶电泳后，利用DNA凝胶电泳回收试剂盒对目的条带进行切胶回收，纯化后用重组酶组装至克隆载体pCambia1300。然后将连接产物转化进感受态DH5α，在含有卡那霉素抗性的LB平板上筛选阳性菌落，并送至北京擎科生物科技有限公司进行测序，测序结果比对成功后，即得到通过无缝克隆法构建的双元表达载体AtTOC1pro::MtTOC1a。
|
表 1 克隆载体的构建引物序列 Table 1 The primers used for cloning vector construction |
将重组表达载体AtTOC1pro::MtTOC1a转化至GV3101农杆菌中，使用浸花法转化Col、toc1-2、CAB::LUC和CAB::LUC/ toc1-2等植株。收获T0代种子后，在含有潮霉素抗性1/2MS平板筛选阳性转化植株。每个基因型的转化植株至少获得5个独立株系，经PCR鉴定后，挑选有代表性的株系做表型试验。
1.5 拟南芥下胚轴长度测量和开花时间观察拟南芥种子经氯气消毒后均匀撒在1/2MS平板上，于4 ℃低温处理3 d后转移至植物房，在短日照(8 h光照/16 h黑暗)22 ℃条件下生长。下胚轴测量：将生长7 d的拟南芥幼苗铺展在平板上，拍照后使用ImageJ软件测量幼苗的下胚轴长度。开花时间分析：将生长7 d的拟南芥幼苗移栽到培养土中继续生长，在植株抽薹时统计莲座叶的数量。
1.6 荧光素酶活性和节律周期检测拟南芥种子经氯气消毒后均匀撒在1/2MS平板上，于4板低温处理3 d后，转移至光照培养箱(12 h光照/12 h黑暗，22 ℃)。幼苗生长6 d后移入装有170 μL 1/2MS 培养基的96孔酶标板上。在酶标板的孔中添加2.5 mmol/L的 D-Luciferin 30 μL ，于化学发光检测仪(LB942S，Berthold)中检测发光强度，每个孔读数2 s。植株培养条件包括1 d光暗交替条件，和6 d持续光照条件。将持续光照下0~96 h测得的植株荧光强度数据导入 https://biodare2.ed.ac.uk/网站中进行节律周期分析。
1.7 数据统计分析试验所得数据使用统计软件SPSS 19.0进行分析，其中下胚轴长度数据n≥30，莲座叶数量数据n≥15，生物发光数据n≥16，样品之间差异采用单因素方差分析和LSD多重比较方法进行统计检验，数据用平均值±标准差表示。
2 结果与分析 2.1 蒺藜苜蓿MtTOC1基因的鉴定利用拟南芥AtTOC1基因的CDS，对蒺藜苜蓿全基因组进行Blast比对。鉴定结果显示，蒺藜苜蓿中有8个PRR家族的基因，其中最接近AtTOC1的同源基因有2个，分别命名为MtTOC1a(MtrunA17Chr3g0091641)和MtTOC1b(MtrunA17Chr4g0061021)，其与AtTOC1的序列相似性分别为79%和77%。系统发育树分析表明，在PRR基因家族中，MtTOC1a、MtTOC1b和AtTOC1(也称为AtPRR1)聚集成一枝；同时MtTOC1a、MtTOC1b和AtTOC1都具有典型的PRR结构域和CCT结构域(图1)。利用UNIPROT数据库检索AlphaFold所预测的蛋白结构，分析发现MtTOC1a、MtTOC1b和AtTOC1蛋白具有相似的三维结构。如图2所示，可以看到CCT结构域折叠成两条α螺旋，并形成一个剪刀状的结构；而PR结构域则由若干α螺旋和β折叠共同形成一个保守的桶状结构。以上结果说明TOC1作为生物钟的核心基因，在植物演化过程中受到了选择压力，从而使不同物种中的TOC1蛋白序列高度保守。
|

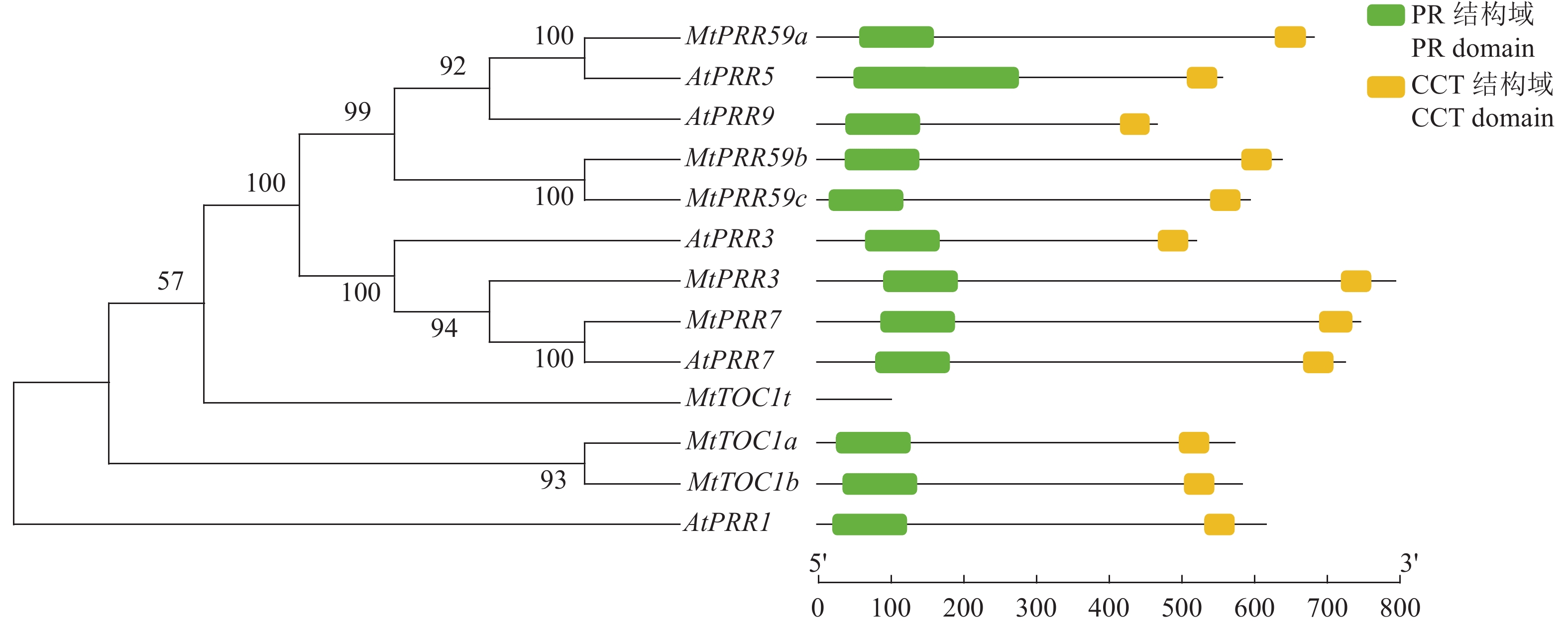

图 1 蒺藜苜蓿和拟南芥PRR家族基因的系统发育树分析和保守结构域预测 Fig. 1 Phylogenetic tree analysis and domain prediction of PRR family genes in Arabidopsis thaliana and Medicago truncatula |
|

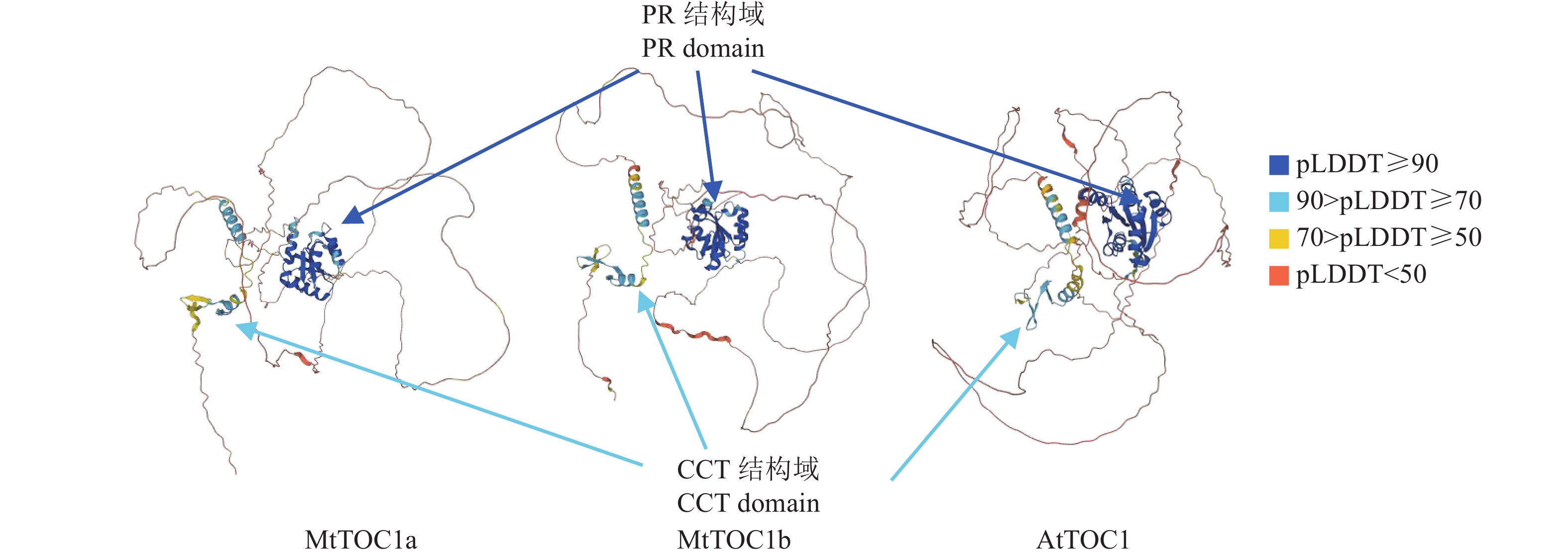

图 2 AlphaFold项目所预测的MtTOC1a、MtTOC1b和AtTOC1的蛋白三维结构 Fig. 2 3D protein structures of MtTOC1a, MtTOC1b and AtTOC1 predicted by the AlphaFold project PR结构域与置信得分(pLDDT)≥90的深蓝色区域重合，呈多股α螺旋和β折叠构成的桶状结构；CCT结构域与90> pLDDT≥50的浅蓝色/黄色区域重合，由两条α螺旋构成类似剪刀状的结构 The PR domain overlaps with the dark blue region with a confidence score of (pLDDT) ≥90, showing a barrel-like structure composed of multiple strands of α helices and β folds; The CCT domain overlaps with the light blue/yellow region with 90> pLDDT≥50, forming a scissor-like structure with two α helices |
由于MtTOC1a与拟南芥AtTOC1的序列相似性最高，本研究选择对MtTOC1a基因进行功能验证。根据MtTOC1a基因的CDS序列，设计一对引物MtTOC1a-F/R，以蒺藜苜蓿A17生态型的cDNA为模板进行PCR扩增。PCR产物经琼脂糖凝胶电泳后得到略小于2000 bp的条带，和1758 bp的MtTOC1a编码序列长度基本符合，初步认为成功获得目的基因片段(图3B)。将MtTOC1a基因片段和拟南芥AtTOC1的启动子、NOS终止子连接，使用无缝克隆方法组装到pCambia1300表达载体上，构建得到AtTOC1pro::MtTOC1a双元表达载体(图3A、3C)。
|

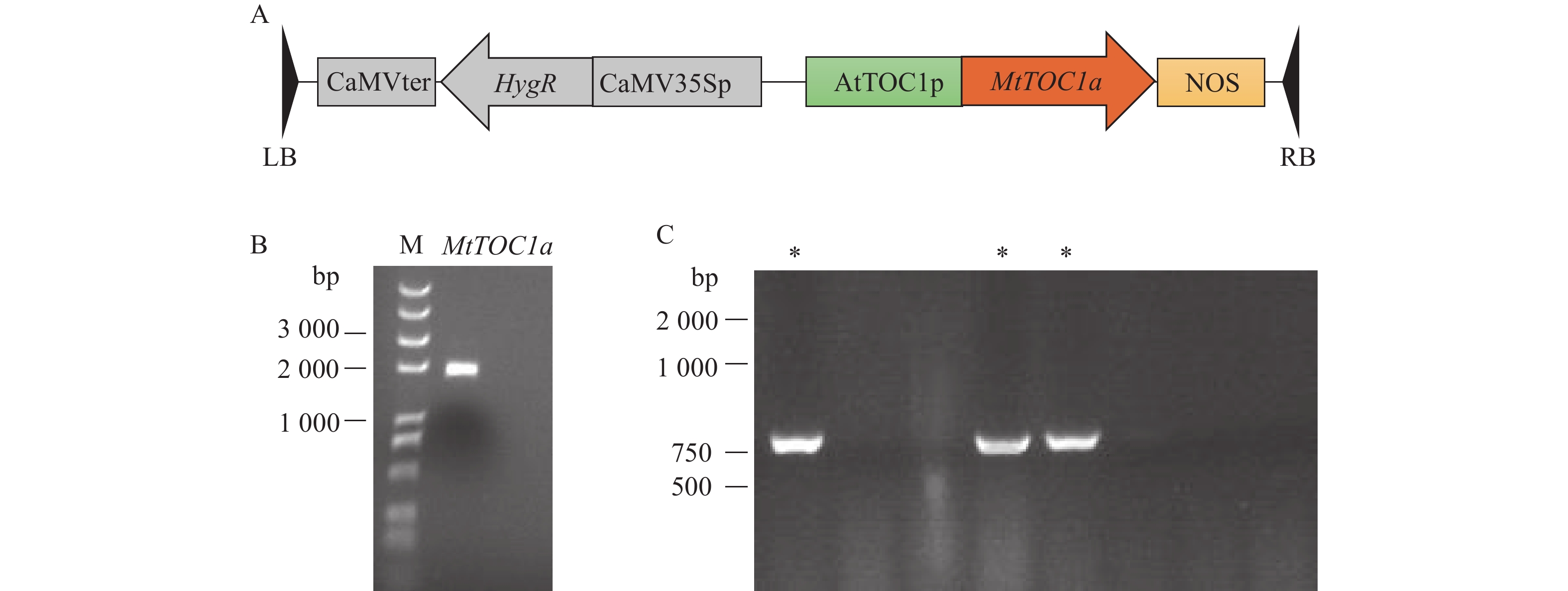

图 3 MtTOC1a表达载体的构建 Fig. 3 Construction of MtTOC1a expression vector A：MtTOC1a互补表达载体的T-DNA区域示意图；B：苜蓿MtTOC1a基因的克隆；C：MtTOC1a载体的菌落PCR结果，“*”表示阳性菌落 A: Schematic diagram of the T-DNA region of MtTOC1a expression vector; B: Cloning of MtTOC1a gene in Medicago; C: Colony PCR results of MtTOC1a expression vector, “*” indicates positive colony |
将AtTOC1pro::MtTOC1a载体分别转化到拟南芥野生型Col和toc1-2突变体中，筛选获得MtTOC1a植株和MtTOC1a/toc1-2互补植株。对上述植株的表型进行分析发现，在短日照条件下，toc1-2突变体的下胚轴长度比野生型更长，但转基因植株MtTOC1a、MtTOC1a/toc1-2的下胚轴长度和野生型相比没有显著差异(图4A、5A)。该结果说明MtTOC1a的功能与AtTOC1相似，MtTOC1a能够挽救toc1-2突变体的下胚轴过度伸长表型。开花时间也是生物钟所调控的重要性状，在短日照生长条件下，拟南芥toc1-2突变体的开花时间与野生型相比提前。但值得注意的是MtTOC1a/toc1-2植株的开花时间仍然与toc1-2突变体相似，没有恢复到野生型的水平。另外MtTOC1a植株的开花时间和野生型接近，也没有表现出明显的开花时间调控效应(图4B、5B)。该结果说明MtTOC1a和AtTOC1的功能仍存在差异性，在拟南芥中MtTOC1a对开花时间的影响较小。
|
图 4 MtTOC1a相关转基因植株表型 Fig. 4 Phenotypes of transgenic plants with MtTOC1a A：苗龄7 d的下胚轴长度表型；B：在短日照条件下的开花时间表型 A: The hypocotyl length phenotypes of 7-day-old seedlings; B:The flowering time phenotypes under short-day conditions |
CAB::LUC荧光素酶报告基因能够反映植株的近日节律周期，将AtTOC1pro::MtTOC1a转基因植株与CAB::LUC和CAB::LUC/toc1-2植株杂交，分离后获得MtTOC1a/CAB::LUC和MtTOC1a/toc1-2/CAB::LUC报告株系。在持续光照条件下检测报告基因的发光强度，研究发现toc1-2突变体和野生型相比近日周期缩短了大约3.0 h；MtTOC1a/toc1-2异源互补植株的近日周期比toc1-2突变体延长了约1.6 h，但没有完全恢复至野生型水平；而MtTOC1a植株和野生型相比近日周期也轻微延长了约0.4 h(图6A)。虽然4种植株的周期存在差异，但它们的相对振幅误差均较小，说明TOC1基因不会影响拟南芥植株的节律稳健性(图6B)。综上所述，本研究结果表明蒺藜苜蓿MtTOC1a能够部分弥补拟南芥AtTOC1基因在生物钟节律调控上的功能。
|

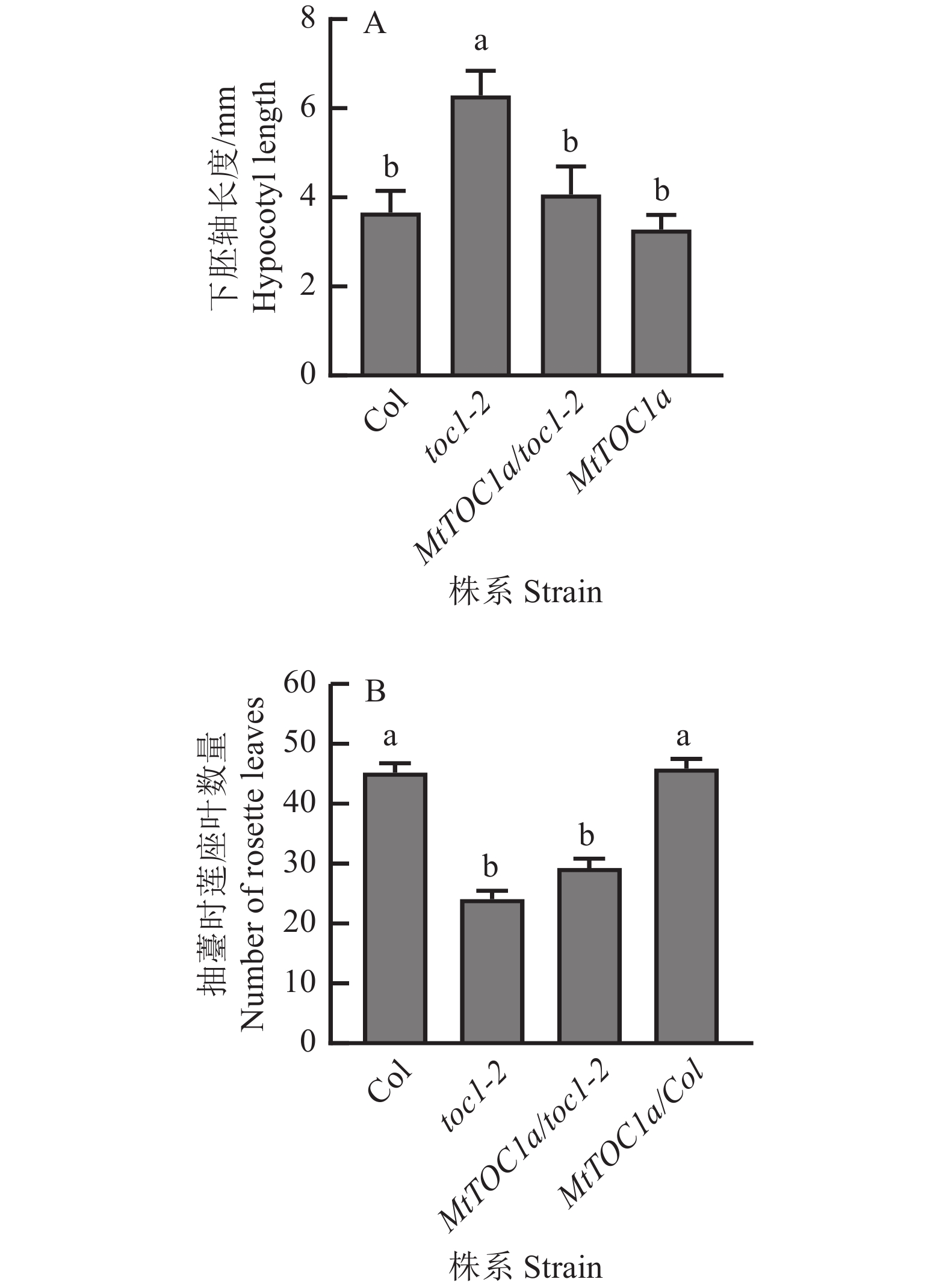

图 5 MtTOC1a相关转基因植株的表型量化分析 Fig. 5 Quantification analysis of the phenotypes of transgenic plants with MtTOC1a A：苗龄7 d的下胚轴长度，n≥30；B：在短日照条件下植株抽薹时莲座叶的数量, n≥15；柱子上方的不同小写字母表示差异显著(P<0.05，LSD法) A: The hypocotyl lengths of 7-day-old seedlings, n≥30; B: The number of rosette leaves during bolting of plants under short-day conditions, n≥15; Different lowercase letters on bars indicate significant differences (P<0.05, LSD test) |
|

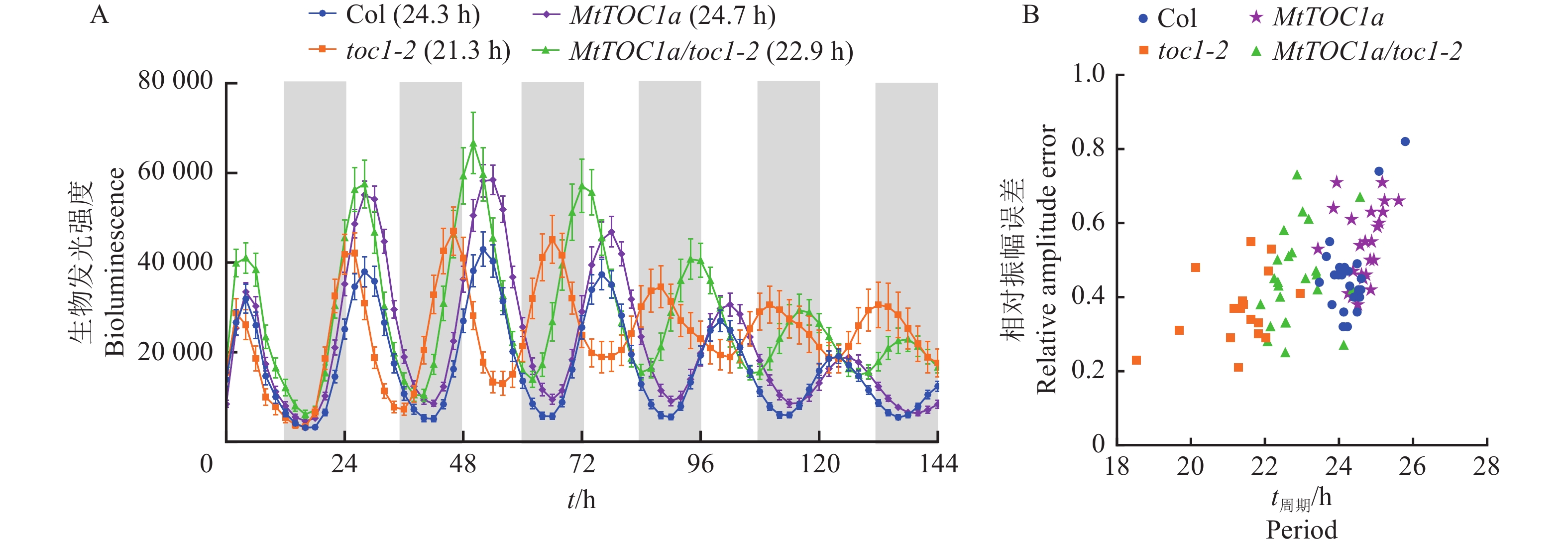

图 6 MtTOC1a相关转基因植株的近日节律周期分析 Fig. 6 Circadian rhythm analysis of transgenic plants with MtTOC1a A：持续光照条件下的MtTOC1a相关转基因拟南芥植株生物发光节律，n≥16，图中所有植株均带有CAB：：LUC荧光素酶报告基因，括号内表示相应植株的近日节律周期，浅灰色表示主观黑夜；B：A图中植株的近日节律周期和相对振幅误差的量化，相对振幅误差数值越小表示植株的节律性越强 A: The bioluminescence rhythm of transgenic Arabidopsis plants with MtTOC1a under continuous light condition, n≥16, all plants in the figure carried a CAB:: LUC reporter gene, the daily rhythm cycle of corresponding plants was indicated in parentheses, light gray represents subjective night; B: Quantification of the circadian rhythm period and relative amplitude error of plants in A, and the smaller the relative amplitude error value, the stronger the rhythmicity of the plant |
在拟南芥中，包括TOC1在内的PRR家族基因都参与生物钟节律的调控[13]。本研究在蒺藜苜蓿中一共鉴定到8个PRR家族的同源基因，除了因提前终止而截短的MtTOC1t以外，其他PRR基因都具有2个典型的保守结构域，即N末端的PR结构域和C末端的CCT结构域。和其他PRR家族成员不同的是，TOC1的PR结构域和CCT结构域之间的IR(Intermediate region)区域不存在转录抑制基序，这可能是TOC1的功能独立于其他PPR基因的原因之一[14]。目前对PRR基因的三维结构研究还很少，本研究通过对三维结构的预测发现，TOC1的CCT结构域倾向于形成剪刀状结构，PR结构域倾向于形成桶状结构，而其他非保守区主要由无规卷曲所构成。TOC1是植物特有的转录因子，CCT结构与DNA分子结合，PR结构域具有转录调节活性[14]，这些结构域的细微差异可能与不同物种中TOC1功能的特异性有关。
TOC1的功能在不同植物中既存在保守性也存在特异性。TOC1是起源最古老的生物钟核心基因之一，在藻类、苔藓植物、被子植物中都能够找到TOC1的同源基因[15]。即使在较原始的植物金牛鸵球藻Ostreococcus tauri中，OtTOC1仍然对近日节律有明显调控作用，说明TOC1的生物钟功能在植物界中是高度保守的[14]。然而，不同植物的TOC1的功能也存在特殊性，例如拟南芥的TOC1突变体具有抗旱性增强表型，然而在烟草中敲低TOC1的表达量则导致植株对干旱更加敏感[9, 16]。本研究通过将蒺藜苜蓿MtTOC1a异源转化拟南芥toc1-2突变体，直接比较了MtTOC1a和AtTOC1功能的差异，结果发现MtTOC1a能够完全恢复toc1-2的下胚轴伸长表型，但却对开花时间没有影响，另外，对近日节律周期分析发现MtTOC1a仅能够部分弥补AtTOC1的功能。蒺藜苜蓿中除了MtTOC1a以外，还存在另一个TOC1的同源基因MtTOC1b，MtTOC1b可能对MtTOC1a的功能有补充和增强的作用。该结果说明，MtTOC1a和AtTOC1在植物演化过程中出现了一定程度的功能分化，不能简单地将拟南芥的研究成果套用到蒺藜苜蓿研究当中。
生物钟基因调控植物众多农艺性状，例如植株分蘖数、开花时间、抗逆性等[17]。最近研究发现，生物钟对苜蓿的生长发育十分重要，MtLHY能够促进苜蓿根系与根瘤菌的互作，增加根瘤的数量，从而使植株生物量提高[18]。生物钟夜间复合体基因MtLUX直接抑制转录因子MtTB1，调控苜蓿的分枝和株形，同时对开花时间、根瘤也有重要调控作用[19-20]。苜蓿和拟南芥相比，具有共生固氮等豆科植物特有的性状，这可能是苜蓿生物钟基因拷贝数增加，功能出现更多分化的原因。TOC1能够直接抑制LHY和LUX的表达[6]，由此推测MtTOC1可能通过MtLHY和MtLUX来间接影响根瘤共生、分枝数等性状。因此，探究MtTOC1在苜蓿农艺性状的调控中扮演的角色，是今后研究中需要重点关注的问题。
| [1] |
HARMER S L. The circadian system in higher plants[J]. Annual Review of Plant Biology, 2009, 60: 357-377. DOI:10.1146/annurev.arplant.043008.092054 (  0) |
| [2] |
XU X, YUAN L, YANG X, et al. Circadian clock in plants: Linking timing to fitness[J]. Journal of Integrative Plant Biology, 2022, 64(4): 792-811. DOI:10.1111/jipb.13230 ( 0) |
| [3] |
MILLAR A J, CARRÉ I A, STRAYER C A, et al. Circadian clock mutants in Arabidopsis identified by luciferase imaging
[J]. Science, 1995, 267(5201): 1161-1163. DOI:10.1126/science.7855595 ( 0) |
| [4] |
ALABADÍ D, OYAMA T, YANOVSKY M J, et al. Reciprocal regulation between TOC1 and LHY/CCA1 within the Arabidopsis circadian clock
[J]. Science, 2001, 293(5531): 880-883. DOI:10.1126/science.1061320 ( 0) |
| [5] |
GENDRON J M, PRUNEDA-PAZ J L, DOHERTY C J, et al. Arabidopsis circadian clock protein, TOC1, is a DNA-binding transcription factor
[J]. Proceedings of the National Academy of Sciences of the United States of America, 2012, 109(8): 3167-3172. DOI:10.1073/pnas.1200355109 ( 0) |
| [6] |
HUANG W, PÉREZ-GARCÍA P, POKHILKO A, et al. Mapping the core of the Arabidopsis circadian clock defines the network structure of the oscillator
[J]. Science, 2012, 336(6077): 75-79. DOI:10.1126/science.1219075 ( 0) |
| [7] |
LI N, ZHANG Y, HE Y, et al. Pseudo response regulators regulate photoperiodic hypocotyl growth by repressing PIF4/5 transcription
[J]. Plant Physiology, 2020, 183(2): 686-699. DOI:10.1104/pp.19.01599 ( 0) |
| [8] |
DING Z, DOYLE M R, AMASINO R M, et al. A complex genetic interaction between Arabidopsis thaliana TOC1 and CCA1/LHY in driving the circadian clock and in output regulation
[J]. Genetics, 2007, 176(3): 1501-1510. DOI:10.1534/genetics.107.072769 ( 0) |
| [9] |
LEGNAIOLI T, CUEVAS J, MAS P. TOC1 functions as a molecular switch connecting the circadian clock with plant responses to drought[J]. The EMBO Journal, 2009, 28(23): 3745-3757. DOI:10.1038/emboj.2009.297 ( 0) |
| [10] |
VALIM H, DALTON H, JOO Y, et al. TOC1 in Nicotiana attenuata regulates efficient allocation of nitrogen to defense metabolites under herbivory stress
[J]. New Phytologist, 2020, 228(4): 1227-1242. DOI:10.1111/nph.16784 ( 0) |
| [11] |
FUNG-UCEDA J, LEE K, SEO P J, et al. The circadian clock sets the time of DNA replication licensing to regulate growth in Arabidopsis
[J]. Developmental Cell, 2018, 45(1): 101-113. DOI:10.1016/j.devcel.2018.02.022 ( 0) |
| [12] |
PECRIX Y, STATON S E, SALLET E, et al. Whole-genome landscape of Medicago truncatula symbiotic genes
[J]. Nature Plants, 2018, 4(12): 1017-1025. DOI:10.1038/s41477-018-0286-7 ( 0) |
| [13] |
FARRÉ E M, LIU T. The PRR family of transcriptional regulators reflects the complexity and evolution of plant circadian clocks[J]. Current Opinion in Plant Biology, 2013, 16(5): 621-629. DOI:10.1016/j.pbi.2013.06.015 ( 0) |
| [14] |
CORELLOU F, SCHWARTZ C, MOTTA J P, et al. Clocks in the green lineage: Comparative functional analysis of the circadian architecture of the Picoeukaryote ostreococcus
[J]. The Plant Cell, 2009, 21(11): 3436-3449. DOI:10.1105/tpc.109.068825 ( 0) |
| [15] |
PETERSEN J, RREDHI A, SZYTTENHOLM J, et al. Evolution of circadian clocks along the green lineage[J]. Plant Physiology, 2022, 190(2): 924-937. DOI:10.1093/plphys/kiac141 ( 0) |
| [16] |
VALIM H F, MCGALE E, YON F, et al. The clock gene TOC1 in shoots, not roots, determines fitness of Nicotiana attenuata under drought
[J]. Plant Physiology, 2019, 181(1): 305-318. DOI:10.1104/pp.19.00286 ( 0) |
| [17] |
BENDIX C, MARSHALL C M, HARMON F G. Circadian clock genes universally control key agricultural traits[J]. Molecular Plant, 2015, 8(8): 1135-1152. DOI:10.1016/j.molp.2015.03.003 ( 0) |
| [18] |
KONG Y, HAN L, LIU X, et al. The nodulation and nyctinastic leaf movement is orchestrated by clock gene LHY in Medicago truncatula
[J]. Journal of Integrative Plant Biology, 2020, 62(12): 1880-1895. DOI:10.1111/jipb.12999 ( 0) |
| [19] |
WANG L, ZHOU A, WANG L, et al. Core clock component MtLUX controls shoot architecture through repression of MtTB1/MtTCP1A in Medicago truncatula
[J]. The Crop Journal, 2023, 11(3): 723-732. DOI:10.1016/j.cj.2022.11.002 ( 0) |
| [20] |
KONG Y, ZHANG Y, LIU X, et al. The conserved and specific roles of the LUX ARRHYTHMO in circadian clock and nodulation
[J]. International Journal of Molecular Sciences, 2022, 23(7): 3473. DOI:10.3390/ijms23073473 ( 0) |
